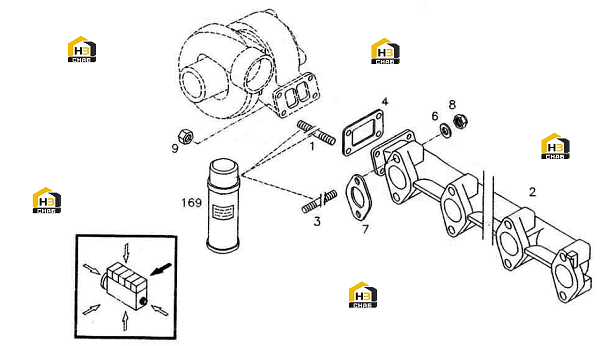

Коллектор выпускной

← Кронштейн вентилятора (часть 2) Детали обшивки →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:TUBE

Каталожный номер:1008073-52D

Комплект:12

Примечание:0425 9761

№ на схеме:1

Наименование:STUD

Каталожный номер:1118619-52D

Комплект:4

Примечание:0114 3285 DIN 939-M10x25-21C RMO V57V-OELGESCH W

№ на схеме:2

Наименование:EXHAUST PIPE

Каталожный номер:1008042-52D

Комплект:1

Примечание:0425 5840

№ на схеме:3

Наименование:STUD

Каталожный номер:1008072-52D

Комплект:12

Примечание:0425 9760

№ на схеме:4

Наименование:GASKET

Каталожный номер:1118013-52D

Комплект:1

Примечание:0428 3302

№ на схеме:6

Наименование:PLAIN WASHER

Каталожный номер:1008063-52D

Комплект:12

Примечание:0419 7422

№ на схеме:7

Наименование:GASKET

Каталожный номер:1008044-52D

Комплект:6

Примечание:0428 3299

№ на схеме:8

Наименование:HEXAGON NUT

Каталожный номер:1008046-52D

Комплект:12

Примечание:0118 2038

№ на схеме:9

Наименование:HEXAGON NUT

Каталожный номер:1118633-52D

Комплект:4

Примечание:0114 4673 ISO 4032—M10-21CRMOV57-ZNAL-A

№ на схеме:169

Наименование:FITING COMPOUND

Каталожный номер:JA1118-52D-3

Комплект:-

Примечание:0101 6117
