Трубка компрессора воздушного

← Кольцо уплотнительное для компрессора Компрессор с комплектующими →

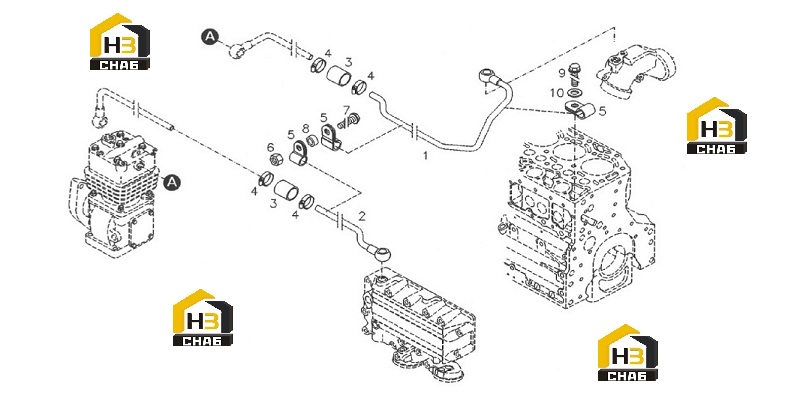

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:COOLING WATER LINE

Каталожный номер:3509035-52D

Комплект:1

Примечание:

№ на схеме:2

Наименование:COOLING WATER LINE

Каталожный номер:3509030-52D

Комплект:1

Примечание:

№ на схеме:3

Наименование:RUBBER HOSE H 3401-A12X19X50

Каталожный номер:3509647-52D

Комплект:2

Примечание:

№ на схеме:4

Наименование:HOSE CLIP DIN 3017-A-12-22X9-W1-2

Каталожный номер:CQ67625

Комплект:4

Примечание:

№ на схеме:5

Наименование:PIPE CLAMP H 3223-C12X20-ST/MVQ-1-70

Каталожный номер:3509679-52D

Комплект:3

Примечание:

№ на схеме:6

Наименование:HEXAGON NUT ISO 4032-M8-8-A4C

Каталожный номер:CQ34008

Комплект:1

Примечание:

№ на схеме:7

Наименование:HEXAGON BOLT EN 1662-F-M8X30-10.9-ZNAL-A

Каталожный номер:3509639-52D

Комплект:1

Примечание:

№ на схеме:8

Наименование:SPACER SLEEVE

Каталожный номер:3509021-52D

Комплект:1

Примечание:

№ на схеме:9

Наименование:HEXAGON BOLT EN 1662-F-M8X16-LG2,5-10.9-ZNAL-A

Каталожный номер:3509646-52D

Комплект:1

Примечание:

№ на схеме:10

Наименование:PLAIN WASHER GB 97.1-8-200HV

Каталожный номер:3509638-52D

Комплект:1

Примечание:
