Компрессор воздушный

← Выпускной водопровод в сборе Трубка подвода масла к компрессору →

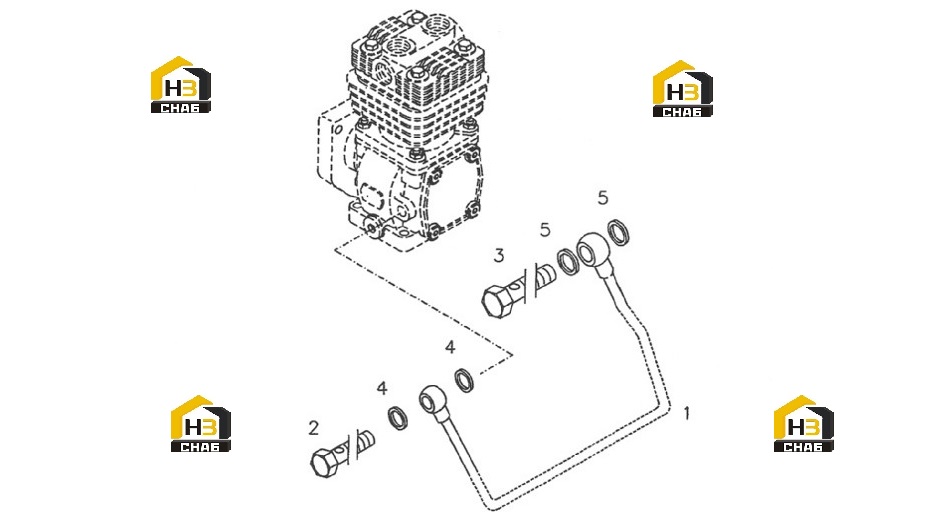

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:LUBRICAT.OIL LINE

Каталожный номер:3509645-52D

Комплект:1

Примечание:

№ на схеме:2

Наименование:HOLLOW SCREW DIN 7643-6-4-ZNAL-A

Каталожный номер:3509641-52D

Комплект:1

Примечание:

№ на схеме:3

Наименование:HOLLOW SCREW

Каталожный номер:3509642-52D

Комплект:1

Примечание:H 3102-D10M-ST-ZNAL-A

№ на схеме:4

Наименование:SEALING RING DIN 7603-A10X13,5-CU

Каталожный номер:3509643-52D

Комплект:2

Примечание:

№ на схеме:5

Наименование:SEALING RING DIN 7603-A14X18-CU

Каталожный номер:3509644-52D

Комплект:2

Примечание:
