Блок цилиндров в сборе

← Клапан двигателя Форсунка охлаждения поршня двигателя →

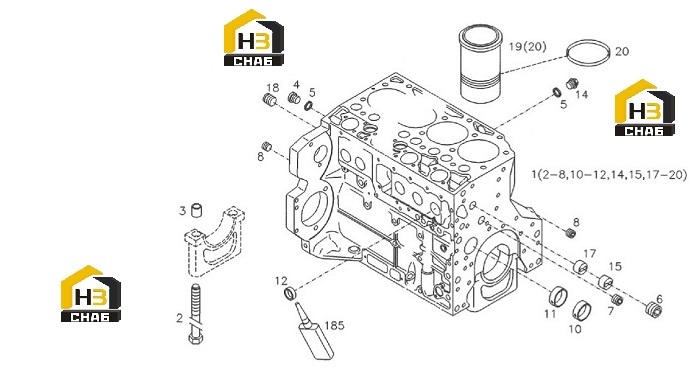

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:CYLINDER LINER

Каталожный номер:1002025-52D

Комплект:6

Примечание:

№ на схеме:1

Наименование:CRANKCASE

Каталожный номер:1002010-52D

Комплект:1

Примечание:

№ на схеме:2

Наименование:HEXAGON BOLT

Каталожный номер:04251254

Комплект:14

Примечание:

№ на схеме:3

Наименование:BUSH

Каталожный номер:1002024-52D

Комплект:14

Примечание:

№ на схеме:4

Наименование:SCREW PLUG

Каталожный номер:1002626-52D

Комплект:2

Примечание:

№ на схеме:5

Наименование:SEALING RING DIN 7603-A14X20-CU

Каталожный номер:1104617-52D

Комплект:4

Примечание:

№ на схеме:6

Наименование:SCREW PLUG H 2812-906 -M30X1,5-ST-A3C-LOCTITE 5061

Каталожный номер:01182033

Комплект:1

Примечание:

№ на схеме:7

Наименование:SCREW PLUG H 2812-906 -M22X1,5-ST-A3C-LOCTITE 5061

Каталожный номер:01182032

Комплект:1

Примечание:

№ на схеме:8

Наименование:SCREW PLUG H 2812-906 -M14X1,5-ST-A3C-LOCTITE 5061

Каталожный номер:01182031

Комплект:2

Примечание:

№ на схеме:10

Наименование:BEARING BUSH

Каталожный номер:04200021

Комплект:6

Примечание:

№ на схеме:11

Наименование:BEARING BUSH

Каталожный номер:04200022

Комплект:1

Примечание:

№ на схеме:12

Наименование:CORE HOLE PLUG H 2860-A45-ST-FE/ZNPHR

Каталожный номер:1002623-52D

Комплект:10

Примечание:

№ на схеме:14

Наименование:SCREW PLUG

Каталожный номер:1002622-52D

Комплект:2

Примечание:

№ на схеме:15

Наименование:GUIDE SLEEVE

Каталожный номер:1110076-52D

Комплект:1

Примечание:

№ на схеме:17

Наименование:GUIDE SLEEVE

Каталожный номер:1110078-52D

Комплект:1

Примечание:

№ на схеме:18

Наименование:SCREW PLUG

Каталожный номер:04226536

Комплект:1

Примечание:

№ на схеме:19

Наименование:CYLINDER LINER

Каталожный номер:1002016-52D

Комплект:1

Примечание:

№ на схеме:20

Наименование:O-SEAL

Каталожный номер:01181178

Комплект:2

Примечание:

№ на схеме:185

Наименование:SAFETY/LOCK.AGENT

Каталожный номер:JA1002-52D-3

Комплект:1

Примечание:
