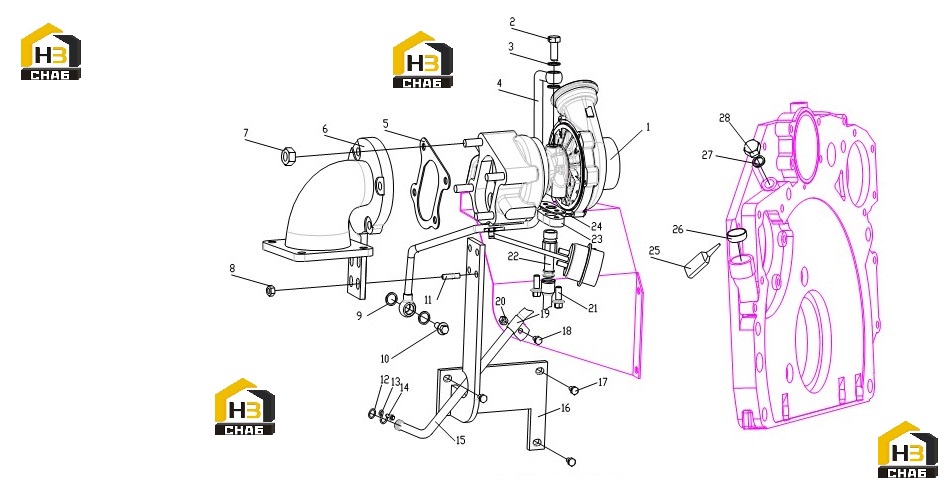

Турбокомпрессор с комплектующими
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:3
Каталожный номер:1104694-30D
Комплект:2
Примечание:DIN 7603-A12X15.5-CU
№ на схеме:4
Каталожный номер:1118060A84D
Комплект:1
Примечание:
№ на схеме:5
Каталожный номер:1118043-84D
Комплект:1
Примечание:
№ на схеме:7
Каталожный номер:1118633-52D
Комплект:4
Примечание:4032 -M10-21CRMOV57-ZNAL-A
№ на схеме:8
Каталожный номер:01138774
Комплект:4
Примечание:4032 -M8-24CRMO5V
№ на схеме:9
Каталожный номер:3509644-52D
Комплект:2
Примечание:7603-A14X18-CU
№ на схеме:10
Каталожный номер:3509642-52D
Комплект:1
Примечание:H3102-D10M-ST-ZNAL-A
№ на схеме:11
Каталожный номер:01148097
Комплект:4
Примечание:DIN 939 -M8X22-21CRMOV57V
№ на схеме:12
Каталожный номер:1118684A52D
Комплект:1
Примечание:H2927-20,5 X 4-FPM-1-70
№ на схеме:13
Каталожный номер:1118051-30D
Комплект:1
Примечание:
№ на схеме:14
Каталожный номер:3509646-52D
Комплект:1
Примечание:1662 -F-M8X16-LG2,5-10.9-ZNAL-A
№ на схеме:15
Каталожный номер:1118080-84D
Комплект:1
Примечание:
№ на схеме:18
Каталожный номер:CQ1500612TF36
Комплект:1
Примечание:ISO 4017-M6X12-10.9-ZNAL-A
№ на схеме:19
Каталожный номер:3509679-52D
Комплект:1
Примечание:H3223-C12X20-ST/MVQ-1-70
№ на схеме:21
Каталожный номер:3602666-30D
Комплект:2
Примечание:1662 6X20
№ на схеме:22b
Каталожный номер:1307639-52D
Комплект:1
Примечание:7603-A16X20-CU DIN
№ на схеме:22a
Каталожный номер:1118077-65D
Комплект:1
Примечание:
№ на схеме:23
Каталожный номер:1118076-65D
Комплект:1
Примечание:
№ на схеме:24
Каталожный номер:1118079-65D
Комплект:1
Примечание:
№ на схеме:25
Каталожный номер:JA1002-52D-3
Комплект:0
Примечание:699 DW 72-250ML
№ на схеме:26
Каталожный номер:1118605-52D
Комплект:1
Примечание:H2860-A28-ST-FE/ZNPHR
№ на схеме:27
Каталожный номер:3509644-52D
Комплект:1
Примечание:DIN 7603-A14X18-CU
№ на схеме:28
Каталожный номер:1118641-52D
Комплект:1
Примечание:DIN910-M14X1,5-ST-ZNAL-A
