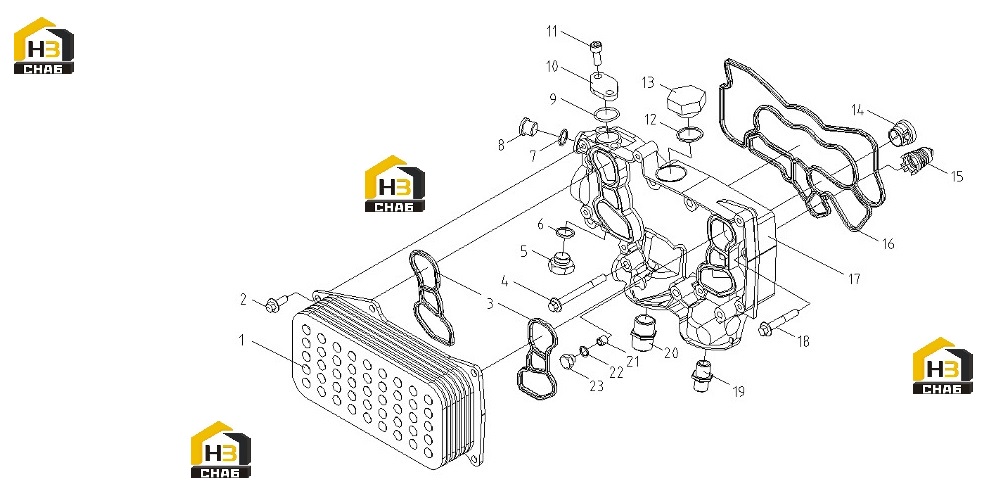

Радиатор масляный
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:1013035A65D
Комплект:1
Примечание:(04254426)
№ на схеме:2
Каталожный номер:1009619-52D
Комплект:7
Примечание:F-M8X20-LG2,5-10.9-ZNAL-A
№ на схеме:3
Каталожный номер:1013058A56D
Комплект:2
Примечание:(04254804)
№ на схеме:4
Каталожный номер:1013619-52D
Комплект:3
Примечание:(01143364) 1662-F-M8X80-10.9-ZNAL-A
№ на схеме:5
Каталожный номер:1013617-52D
Комплект:1
Примечание:H2812-908 -M18X1,5-ST-A4C-PRE80
№ на схеме:6
Каталожный номер:1013621-52D
Комплект:1
Примечание:7603-A18X22-CU
№ на схеме:8
Каталожный номер:01138667
Комплект:1
Примечание:DIN 908-M16X1,5-ST-A4C
№ на схеме:9
Каталожный номер:01180290
Комплект:1
Примечание:H-2927 20X2,5
№ на схеме:11
Каталожный номер:01181433
Комплект:2
Примечание:1662 -F-M8X20-LG2,5-10.9-ZNAL-A
№ на схеме:12
Каталожный номер:01118760
Комплект:1
Примечание:7603-A26X31-CU
№ на схеме:13
Каталожный номер:01148158
Комплект:1
Примечание:DIN 908-M26X1,5-ST-ZNAL-A
№ на схеме:14
Каталожный номер:04254754
Комплект:1
Примечание:
№ на схеме:15
Каталожный номер:-
Комплект:1
Примечание:
№ на схеме:16
Каталожный номер:1013057A56D
Комплект:1
Примечание:04254803
№ на схеме:17
Каталожный номер:04299501
Комплект:1
Примечание:
№ на схеме:18
Каталожный номер:1013616-52D
Комплект:5
Примечание:(01181431) 1662 -F-M8X50-10.9-ZNAL-A
№ на схеме:19
Каталожный номер:1013061-56D
Комплект:1
Примечание:04254443
№ на схеме:20
Каталожный номер:1013062-56D
Комплект:1
Примечание:04254442
№ на схеме:21
Каталожный номер:1172112
Комплект:1
Примечание:H2358 - AM10X1X 10
№ на схеме:22
Каталожный номер:3509643-52D
Комплект:1
Примечание:DIN 7603-A10X13,5-CU
№ на схеме:23
Каталожный номер:1013646-52D
Комплект:1
Примечание:DIN 908-M10X1-ST-ZNAL-A
