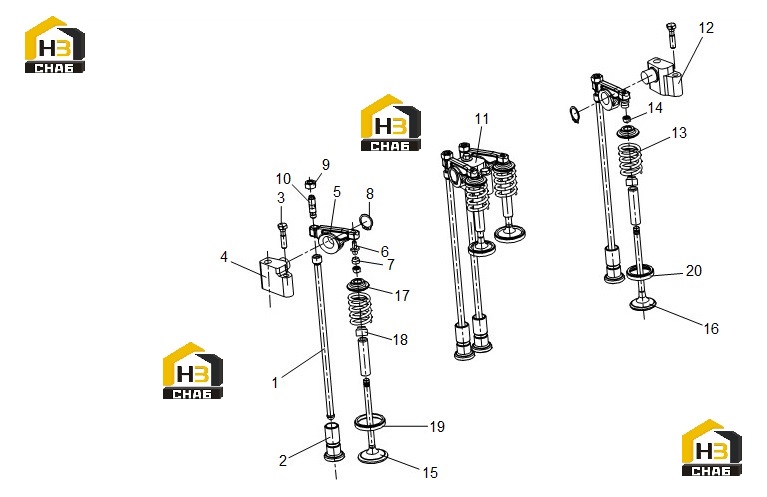

Механизм клапанный

← Шкив,виброгаситель Система зубчатой передачи, распредвал →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Push rod assembly

Каталожный номер:1007050-56D

Комплект:8

Примечание:

№ на схеме:2

Наименование:Tappet

Каталожный номер:1007061-56D

Комплект:8

Примечание:(04251064)

№ на схеме:3

Наименование:Hexagonal head flange bolt

Каталожный номер:1007601-56D

Комплект:5

Примечание:H2032-HBM 8X-45 8.8

№ на схеме:4b

Наименование:Valve rocker arm support (front)

Каталожный номер:F04195928

Комплект:1

Примечание:

№ на схеме:4a

Наименование:Rocker arm and rocker arm support (front) assembly

Каталожный номер:F04285532

Комплект:1

Примечание:(04285532)

№ на схеме:5

Наименование:Valve rocker arm

Каталожный номер:F04289278

Комплект:8

Примечание:

№ на схеме:6

Наименование:Rotating pad

Каталожный номер:F04290034

Комплект:8

Примечание:

№ на схеме:7

Наименование:Spring snap ring

Каталожный номер:F04292209

Комплект:8

Примечание:

№ на схеме:8

Наименование:Elastic retaining ring for shaft

Каталожный номер:1007626-52D

Комплект:8

Примечание:DIN 471-21X1,2 (01107731)

№ на схеме:9

Наименование:Hexagon nut

Каталожный номер:1007143-52D

Комплект:8

Примечание:02109637

№ на схеме:10

Наименование:Adjusting bolts

Каталожный номер:F03365861

Комплект:8

Примечание:

№ на схеме:11

Наименование:Rocker arm and rocker arm support (middle) assembly

Каталожный номер:F04285533

Комплект:3

Примечание:

№ на схеме:12

Наименование:Rocker arm and rocker arm support (rear) assembly

Каталожный номер:F04285534

Комплект:1

Примечание:

№ на схеме:13

Наименование:Valve spring

Каталожный номер:1007021-56D

Комплект:8

Примечание:

№ на схеме:14

Наименование:Valve lock block

Каталожный номер:02108102

Комплект:16

Примечание:

№ на схеме:15

Наименование:Intake valve

Каталожный номер:F04284042

Комплект:4

Примечание:

№ на схеме:16

Наименование:Exhaust valve

Каталожный номер:F04284043

Комплект:4

Примечание:

№ на схеме:17

Наименование:Valve spring seat

Каталожный номер:F04290033

Комплект:8

Примечание:

№ на схеме:18

Наименование:Valve guide oil seal

Каталожный номер:1007034-56D

Комплект:8

Примечание:04153728

№ на схеме:19

Наименование:Intake valve seat

Каталожный номер:1007081-56D

Комплект:4

Примечание:04192397

№ на схеме:20

Наименование:Exhaust valve seat

Каталожный номер:1007082-56D

Комплект:4

Примечание:04192396
