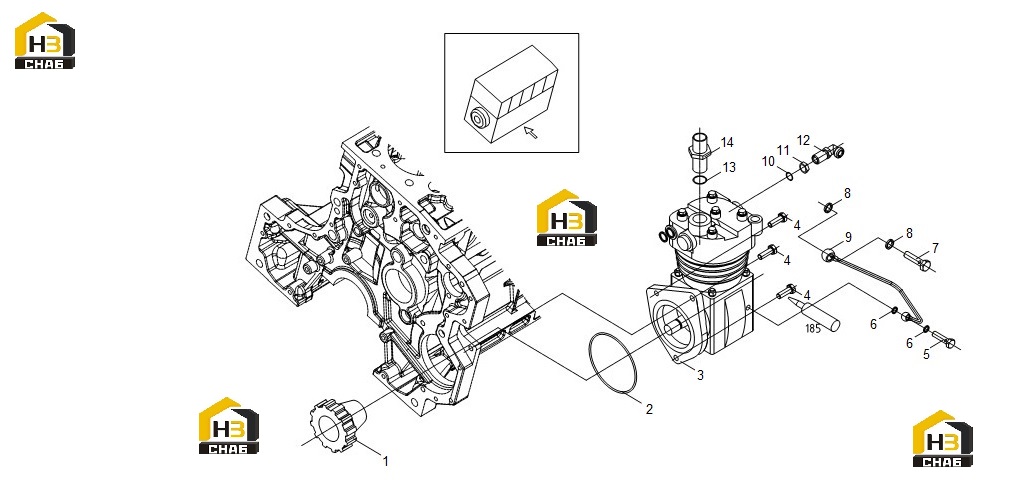

Компрессор воздушный (часть 1)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:1006050-52D
Комплект:1
Примечание:
№ на схеме:2
Каталожный номер:01171114
Комплект:1
Примечание:H2927-120X3,15-MVQ-1-50 H
№ на схеме:4
Каталожный номер:CQ1501030TF36
Комплект:3
Примечание:DIN 933-M10X30-10.9-ZNAL-A
№ на схеме:5
Каталожный номер:3509641-52D
Комплект:1
Примечание:7643-6-4-ZNAL-A3L
№ на схеме:6
Каталожный номер:3509643-52D
Комплект:2
Примечание:DIN 7603-A10X13,5-CU
№ на схеме:8
Каталожный номер:3509644-56D
Комплект:2
Примечание:7603-A14X18-CU
№ на схеме:9
Каталожный номер:3509045-56D
Комплект:1
Примечание:
№ на схеме:10
Каталожный номер:CQ7341170F
Комплект:1
Примечание:
№ на схеме:12
Каталожный номер:3509076-84D
Комплект:1
Примечание:
№ на схеме:14
Каталожный номер:S3509281-216
Комплект:1
Примечание:
№ на схеме:15
Каталожный номер:JA1002-52D-3
Комплект:1
Примечание:H699-DEUTZ DW -72 250 ML
