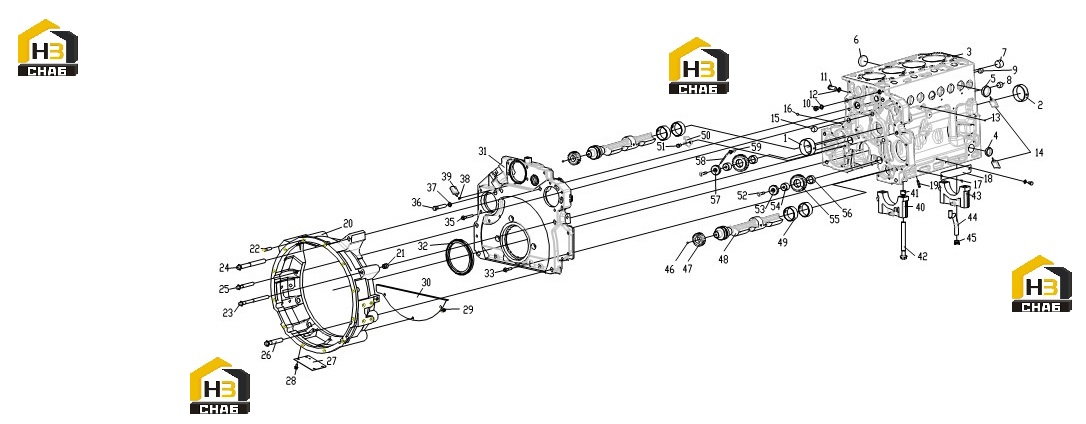

Блок цилиндров и корпус маховика
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:1006028-56D
Комплект:1
Примечание:(04250086)
№ на схеме:2
Каталожный номер:1006024-56D
Комплект:4
Примечание:(04251884)
№ на схеме:4
Каталожный номер:1002620-52D
Комплект:1
Примечание:H2860-A36-ST-FE/ZNPHR
№ на схеме:5
Каталожный номер:1002623-52D
Комплект:6
Примечание:H2860-A45-ST-FE/ZNPHR H2860-A45-ST
№ на схеме:6
Каталожный номер:1002620-52D
Комплект:4
Примечание:H2860-A36-ST-FE/ZNPHR
№ на схеме:7
Каталожный номер:01180890
Комплект:1
Примечание:H2812-906-M30X1,5-ST-A4C-PRE80
№ на схеме:8
Каталожный номер:01180906
Комплект:1
Примечание:H2812-906-M22X1,5-ST-A4C-PRE80
№ на схеме:9
Каталожный номер:01182031
Комплект:2
Примечание:H2812-906-M14X1,5-ST-A3C-LOCTITE 5061
№ на схеме:10
Каталожный номер:1002626-52D
Комплект:1
Примечание:DIN 908-M14X1,5-ST-ZNPHRF
№ на схеме:11
Каталожный номер:1002622-52D
Комплект:2
Примечание:DIN 7604-AM14X1,5-ST-A4C
№ на схеме:12
Каталожный номер:1104617-52D
Комплект:3
Примечание:DIN 7603-A14X20-CU
№ на схеме:13
Каталожный номер:1002621-52D
Комплект:10
Примечание:GB308 6G20 GB308
№ на схеме:14
Каталожный номер:JA1002-52D-3
Комплект:1
Примечание:H699-DEUTZ DW-72 250ML
№ на схеме:16
Каталожный номер:1307649-52D
Комплект:1
Примечание:GB308 8G20 GB308 8G20
№ на схеме:19
Каталожный номер:1004076-52D
Комплект:4
Примечание:(04207521)
№ на схеме:22
Каталожный номер:CQ1201032TF36S
Комплект:12
Примечание:
№ на схеме:23
Каталожный номер:1002667-56D
Комплект:1
Примечание:H2032 -HBM12X150-10.9
№ на схеме:24
Каталожный номер:1002668-56D
Комплект:1
Примечание:H2032 -HBM16X140-10.9
№ на схеме:25
Каталожный номер:1002669-56D
Комплект:1
Примечание:H2032 80-10.9 TORX-HEAD
№ на схеме:26
Каталожный номер:1002672-56D
Комплект:3
Примечание:H2032 75-10.9 TORX-HEAD
№ на схеме:30
Каталожный номер:1002071-56D
Комплект:1
Примечание:
№ на схеме:31
Каталожный номер:1002050-56D
Комплект:1
Примечание:
№ на схеме:32
Каталожный номер:1005105B56D
Комплект:1
Примечание:(04253332)
№ на схеме:33
Каталожный номер:1009626-52D
Комплект:12
Примечание:EN 1662-F-M8X35-10.9-ZNAL-A
№ на схеме:34
Каталожный номер:JA1002-52D-4
Комплект:1
Примечание:H699 DW 67-2000 ML
№ на схеме:35
Каталожный номер:1002614-56D
Комплект:3
Примечание:EN 1662 8 X -45 10.9-ZNAL-A
№ на схеме:38
Каталожный номер:1002653-52D
Комплект:1
Примечание:GB77 -M6X10-45HDIN 913-M6X10-45HGB77-M6X10-45H
№ на схеме:39
Каталожный номер:JA1002-52D-2
Комплект:1
Примечание:H699-DEUTZ DW -72 50 ML
№ на схеме:41
Каталожный номер:1002024-56D
Комплект:10
Примечание:
№ на схеме:44
Каталожный номер:1005295-65D
Комплект:1
Примечание:(04291215)
№ на схеме:45
Каталожный номер:1005294-65D
Комплект:1
Примечание:(04255998)
№ на схеме:48b
Каталожный номер:1005221-65D
Комплект:2
Примечание:(04298244)
№ на схеме:48a
Каталожный номер:1005220-65D
Комплект:2
Примечание:(04298246)
№ на схеме:49
Каталожный номер:1005226-65D
Комплект:4
Примечание:(04252834)
№ на схеме:50
Каталожный номер:1005234-65D
Комплект:2
Примечание:(04251810)
№ на схеме:51
Каталожный номер:1005627-65D
Комплект:2
Примечание:H-2091 4017-M 8 X 16-10.9-GESCHW-MK-1
№ на схеме:52
Каталожный номер:1005658-65D
Комплект:2
Примечание:H-2091 7991-M 8 X -45 10.9-GESCHW-MK-1
№ на схеме:53
Каталожный номер:1005263-65D
Комплект:1
Примечание:(0425 5410)
№ на схеме:54
Каталожный номер:1005251-65D
Комплект:2
Примечание:(04288828)
№ на схеме:55b
Каталожный номер:1005256-65D
Комплект:2
Примечание:(0425 5906)
№ на схеме:55a
Каталожный номер:1005255-65D
Комплект:2
Примечание:(0425 5905)
№ на схеме:56
Каталожный номер:1006047-52D
Комплект:2
Примечание:(0419 7518)
№ на схеме:57b
Каталожный номер:1005264-65D
Комплект:1
Примечание:
№ на схеме:57a
Каталожный номер:1005260-65D
Комплект:1
Примечание:
№ на схеме:58
Каталожный номер:1005265-65D
Комплект:1
Примечание:
№ на схеме:59
Каталожный номер:1005668-65D
Комплект:1
Примечание:H-2927 7 X 1,5 (0118 1582)
