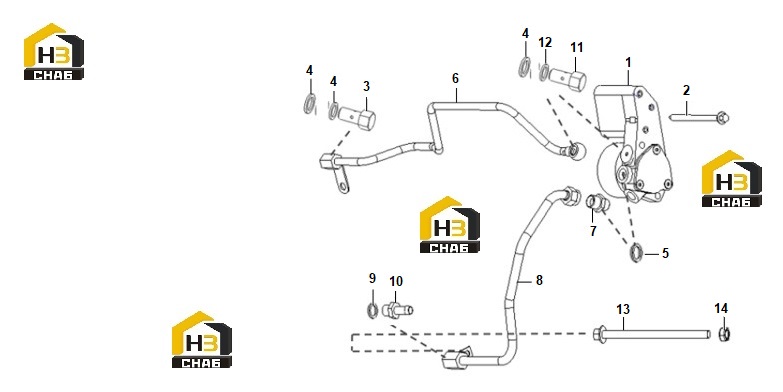

Насос топливный с трубками
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4110003164126
Комплект:1
Примечание:1106010-3000/A
№ на схеме:1
Каталожный номер:4110003164126
Комплект:1
Примечание:1106010-3000/A
№ на схеме:3
Каталожный номер:4110000509241
Комплект:1
Примечание:H 3102-D10M-ST-ZNAL-A 3509642-52D
№ на схеме:3
Каталожный номер:4110000509241
Комплект:1
Примечание:H 3102-D10M-ST-ZNAL-A 3509642-52D
№ на схеме:4
Каталожный номер:4110000988017
Комплект:3
Примечание:DIN 7603-D14X20-CU-VERZINNT B01148836
№ на схеме:4
Каталожный номер:4110000988017
Комплект:3
Примечание:DIN 7603-D14X20-CU-VERZINNT B01148836
№ на схеме:5
Каталожный номер:4110001476012
Комплект:1
Примечание:B01148898 D16X20-CU
№ на схеме:5
Каталожный номер:4110001476012
Комплект:1
Примечание:B01148898 D16X20-CU
№ на схеме:6
Каталожный номер:4110003164128
Комплект:1
Примечание:1104030-A002/B
№ на схеме:6
Каталожный номер:4110003164128
Комплект:1
Примечание:1104030-A002/B
№ на схеме:7
Каталожный номер:4110003380063
Комплект:1
Примечание:1106017-1497/B
№ на схеме:7
Каталожный номер:4110003380063
Комплект:1
Примечание:1106017-1497/B
№ на схеме:8
Каталожный номер:4110003164129
Комплект:1
Примечание:1104010-3000/A
№ на схеме:8
Каталожный номер:4110003164129
Комплект:1
Примечание:1104010-3000/A
№ на схеме:9
Каталожный номер:4110001476012
Комплект:1
Примечание:B01148898 D16X20-CU
№ на схеме:9
Каталожный номер:4110001476012
Комплект:1
Примечание:B01148898 D16X20-CU
№ на схеме:10
Каталожный номер:4110000727051
Комплект:1
Примечание:H 3452-E12/M16X1,5 B01180329
№ на схеме:10
Каталожный номер:4110000727051
Комплект:1
Примечание:H 3452-E12/M16X1,5 B01180329
№ на схеме:11
Каталожный номер:4110000509213
Комплект:1
Примечание:H 3102-E10 M-ST-A4C 1104647-52D
№ на схеме:11
Каталожный номер:4110000509213
Комплект:1
Примечание:H 3102-E10 M-ST-A4C 1104647-52D
№ на схеме:12
Каталожный номер:4110000509212
Комплект:1
Примечание:1104048-52D
№ на схеме:12
Каталожный номер:4110000509212
Комплект:1
Примечание:1104048-52D
