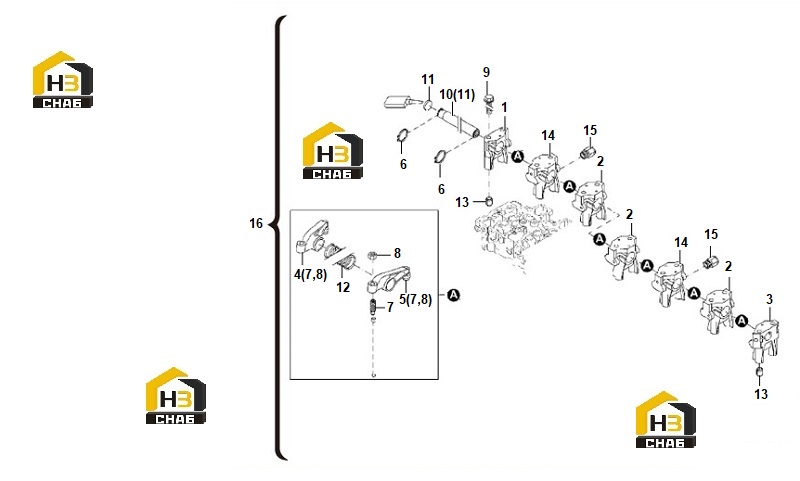

Механизм клапанный

← Шкив и амортизатор Механизм распределения газа →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Seat

Каталожный номер:4110003164099

Комплект:1

Примечание:F04902786

№ на схеме:1

Наименование:Seat

Каталожный номер:4110003164099

Комплект:1

Примечание:F04902786

№ на схеме:2

Наименование:Seat

Каталожный номер:4110003164098

Комплект:3

Примечание:F04902780

№ на схеме:2

Наименование:Seat

Каталожный номер:4110003164098

Комплект:3

Примечание:F04902780

№ на схеме:3

Наименование:Seat

Каталожный номер:4110003164097

Комплект:1

Примечание:F04902784

№ на схеме:3

Наименование:Seat

Каталожный номер:4110003164097

Комплект:1

Примечание:F04902784

№ на схеме:4

Наименование:Rocker arm

Каталожный номер:4110003164100

Комплект:6

Примечание:F04907223

№ на схеме:4

Наименование:Rocker arm

Каталожный номер:4110003164100

Комплект:6

Примечание:F04907223

№ на схеме:5

Наименование:Rocker arm

Каталожный номер:4110003164101

Комплект:6

Примечание:F04907219

№ на схеме:5

Наименование:Rocker arm

Каталожный номер:4110003164101

Комплект:6

Примечание:F04907219

№ на схеме:6

Наименование:Retaining ring

Каталожный номер:4110003164102

Комплект:2

Примечание:B01107731

№ на схеме:6

Наименование:Retaining ring

Каталожный номер:4110003164102

Комплект:2

Примечание:B01107731

№ на схеме:7

Наименование:Screw

Каталожный номер:4110003164103

Комплект:12

Примечание:F04903343

№ на схеме:7

Наименование:Screw

Каталожный номер:4110003164103

Комплект:12

Примечание:F04903343

№ на схеме:8

Наименование:Hexagon nut

Каталожный номер:4110003164104

Комплект:12

Примечание:CQ34110

№ на схеме:8

Наименование:Hexagon nut

Каталожный номер:4110003164104

Комплект:12

Примечание:CQ34110

№ на схеме:9

Наименование:BOLT

Каталожный номер:4110000509319

Комплект:14

Примечание:EN 1662-F-M8X100-10.9-ZNAL-A 3750611-56D (4110003896004)

№ на схеме:9

Наименование:BOLT

Каталожный номер:4110000509319

Комплект:14

Примечание:EN 1662-F-M8X100-10.9-ZNAL-A 3750611-56D (4110003896004)

№ на схеме:10

Наименование:Rocker arm shaft

Каталожный номер:4110003164105

Комплект:1

Примечание:F04907763

№ на схеме:10

Наименование:Rocker arm shaft

Каталожный номер:4110003164105

Комплект:1

Примечание:F04907763

№ на схеме:11

Наименование:Plug

Каталожный номер:4110003164106

Комплект:2

Примечание:B01180113

№ на схеме:11

Наименование:Plug

Каталожный номер:4110003164106

Комплект:2

Примечание:B01180113

№ на схеме:12

Наименование:Spring

Каталожный номер:4110003164107

Комплект:6

Примечание:F04901080

№ на схеме:12

Наименование:Spring

Каталожный номер:4110003164107

Комплект:6

Примечание:F04901080

№ на схеме:13

Наименование:Sleeve

Каталожный номер:4110003164108

Комплект:2

Примечание:B01167267

№ на схеме:13

Наименование:Sleeve

Каталожный номер:4110003164108

Комплект:2

Примечание:B01167267

№ на схеме:14

Наименование:Seat

Каталожный номер:4110003164109

Комплект:2

Примечание:F04902781

№ на схеме:14

Наименование:Seat

Каталожный номер:4110003164109

Комплект:2

Примечание:F04902781

№ на схеме:15

Наименование:Valve

Каталожный номер:4110003164110

Комплект:2

Примечание:F04903992

№ на схеме:15

Наименование:Valve

Каталожный номер:4110003164110

Комплект:2

Примечание:F04903992

№ на схеме:16

Наименование:Rocker arm

Каталожный номер:4110003164096

Комплект:1

Примечание:F04907766

№ на схеме:16

Наименование:Rocker arm

Каталожный номер:4110003164096

Комплект:1

Примечание:F04907766
