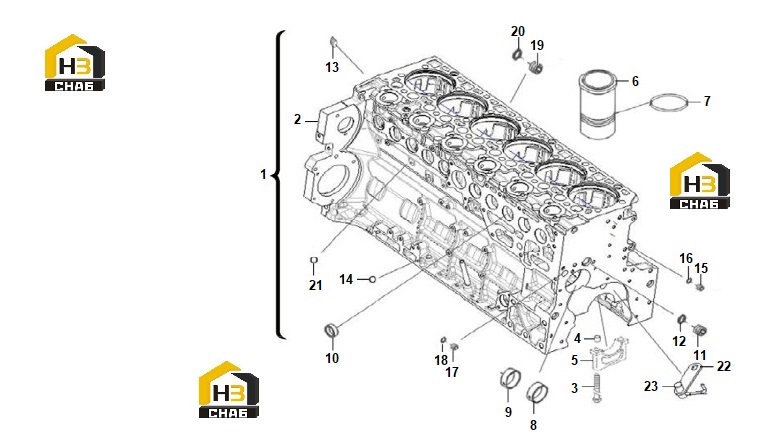

Комплектующие цилиндра
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4110003164012
Комплект:1
Примечание:1002010-3000/B
№ на схеме:1
Каталожный номер:4110003164012
Комплект:1
Примечание:1002010-3000/B
№ на схеме:2
Каталожный номер:4110003164013
Комплект:1
Примечание:1002014-3000/B
№ на схеме:2
Каталожный номер:4110003164013
Комплект:1
Примечание:1002014-3000/B
№ на схеме:5
Каталожный номер:4110003164016
Комплект:7
Примечание:F04257563
№ на схеме:5
Каталожный номер:4110003164016
Комплект:7
Примечание:F04257563
№ на схеме:6
Каталожный номер:4110003164017
Комплект:6
Примечание:1002091-B88/A
№ на схеме:6
Каталожный номер:4110003164017
Комплект:6
Примечание:1002091-B88/A
№ на схеме:7
Каталожный номер:4110000970024
Комплект:12
Примечание:H 2927-112X3.0-FPM-2 D01181178
№ на схеме:7
Каталожный номер:4110000970024
Комплект:12
Примечание:H 2927-112X3.0-FPM-2 D01181178
№ на схеме:8
Каталожный номер:4110003164018
Комплект:6
Примечание:F04257081
№ на схеме:8
Каталожный номер:4110003164018
Комплект:6
Примечание:F04257081
№ на схеме:10
Каталожный номер:4110001167015
Комплект:10
Примечание:1002623-52D (4110000509017)
№ на схеме:10
Каталожный номер:4110001167015
Комплект:10
Примечание:1002623-52D (4110000509017)
№ на схеме:12
Каталожный номер:4110003164020
Комплект:1
Примечание:B01118737
№ на схеме:12
Каталожный номер:4110003164020
Комплект:1
Примечание:B01118737
№ на схеме:15
Каталожный номер:4110000509020
Комплект:3
Примечание:DIN 908-M14X1,5-ST-ZNPHRF 1002626-52D
№ на схеме:15
Каталожный номер:4110000509020
Комплект:3
Примечание:DIN 908-M14X1,5-ST-ZNPHRF 1002626-52D
№ на схеме:16
Каталожный номер:4110000509230
Комплект:3
Примечание:DIN7603-A14X18-Cu 3509644-52D
№ на схеме:16
Каталожный номер:4110000509230
Комплект:3
Примечание:DIN7603-A14X18-Cu 3509644-52D
№ на схеме:17
Каталожный номер:4110001167021
Комплект:1
Примечание:1002622-52D (4110000509018)
№ на схеме:17
Каталожный номер:4110001167021
Комплект:1
Примечание:1002622-52D (4110000509018)
№ на схеме:18
Каталожный номер:4110001167022
Комплект:1
Примечание:1104617-52D (4110000509019)
№ на схеме:18
Каталожный номер:4110001167022
Комплект:1
Примечание:1104617-52D (4110000509019)
№ на схеме:20
Каталожный номер:4110000509307
Комплект:1
Примечание:7603-A26X31-CU 1013633-52D
№ на схеме:20
Каталожный номер:4110000509307
Комплект:1
Примечание:7603-A26X31-CU 1013633-52D
№ на схеме:21
Каталожный номер:4110000509022
Комплект:6
Примечание:GB308 6G20 1002621-52D
№ на схеме:21
Каталожный номер:4110000509022
Комплект:6
Примечание:GB308 6G20 1002621-52D
№ на схеме:22
Каталожный номер:4110003164023
Комплект:6
Примечание:1004085-B88/A (4110003164232)
№ на схеме:22
Каталожный номер:4110003164023
Комплект:6
Примечание:1004085-B88/A (4110003164232)
№ на схеме:23
Каталожный номер:4110001167043
Комплект:6
Примечание:1009626-52D (4110000509039)
№ на схеме:23
Каталожный номер:4110001167043
Комплект:6
Примечание:1009626-52D (4110000509039)
