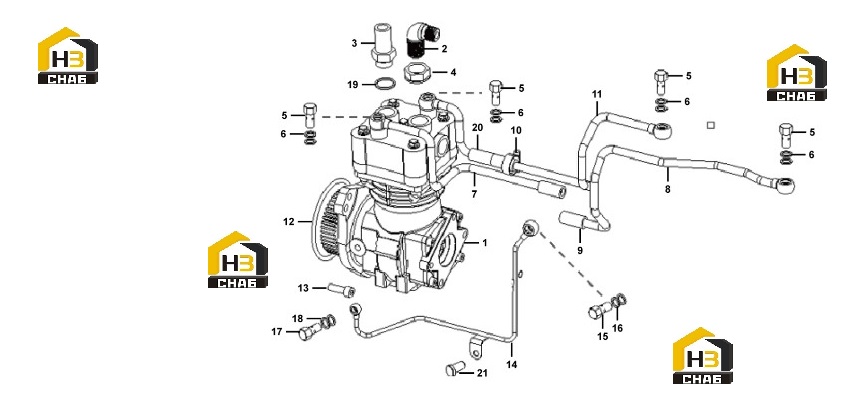

Компрессор воздушный

Каталожный номер:4110003164133

Комплект:1

Примечание:3509131-A256/A

№ на схеме:2

Каталожный номер:4110003164133

Комплект:1

Примечание:3509131-A256/A

№ на схеме:3

Каталожный номер:4110003164134

Комплект:1

Примечание:3509381-65E

№ на схеме:3

Каталожный номер:4110003164134

Комплект:1

Примечание:3509381-65E

№ на схеме:4

Наименование:Nut

Каталожный номер:4110003164135

Комплект:1

Примечание:3509213-65E

№ на схеме:4

Наименование:Nut

Каталожный номер:4110003164135

Комплект:1

Примечание:3509213-65E

№ на схеме:5

Каталожный номер:4110000509309

Комплект:4

Примечание:H 3102-D12M-ST-A4C 3509659-52D

№ на схеме:5

Каталожный номер:4110000509309

Комплект:4

Примечание:H 3102-D12M-ST-A4C 3509659-52D

№ на схеме:6

Каталожный номер:4110000970140

Комплект:8

Примечание:B01148838

№ на схеме:6

Каталожный номер:4110000970140

Комплект:8

Примечание:B01148838

№ на схеме:7

Каталожный номер:4110003164136

Комплект:1

Примечание:3509035-A002/A

№ на схеме:7

Каталожный номер:4110003164136

Комплект:1

Примечание:3509035-A002/A

№ на схеме:8

Каталожный номер:4110003164137

Комплект:1

Примечание:3509060-A002/A

№ на схеме:8

Каталожный номер:4110003164137

Комплект:1

Примечание:3509060-A002/A

№ на схеме:9

Наименование:Hose

Каталожный номер:4110003164138

Комплект:2

Примечание:B01182689

№ на схеме:9

Наименование:Hose

Каталожный номер:4110003164138

Комплект:2

Примечание:B01182689

№ на схеме:10

Наименование:CLAMP

Каталожный номер:4110000509303

Комплект:4

Примечание:DIN 3017-A-12-22X9-W1-2 CQ67625

№ на схеме:10

Наименование:CLAMP

Каталожный номер:4110000509303

Комплект:4

Примечание:DIN 3017-A-12-22X9-W1-2 CQ67625

№ на схеме:11

Каталожный номер:4110003164139

Комплект:1

Примечание:3509030-A002/B

№ на схеме:11

Каталожный номер:4110003164139

Комплект:1

Примечание:3509030-A002/B

№ на схеме:12

Наименование:O-RING

Каталожный номер:4110001007072

Комплект:1

Примечание:3509622-52D

№ на схеме:12

Наименование:O-RING

Каталожный номер:4110001007072

Комплект:1

Примечание:3509622-52D

№ на схеме:13

Наименование:SCREW

Каталожный номер:4110001007078

Комплект:3

Примечание:CQ2181030TF36

№ на схеме:13

Наименование:SCREW

Каталожный номер:4110001007078

Комплект:3

Примечание:CQ2181030TF36

№ на схеме:14

Наименование:Oil pipe

Каталожный номер:4110003164140

Комплект:1

Примечание:3509150-A002/A

№ на схеме:14

Наименование:Oil pipe

Каталожный номер:4110003164140

Комплект:1

Примечание:3509150-A002/A

№ на схеме:15

Каталожный номер:4110000509241

Комплект:1

Примечание:H 3102-D10M-ST-ZNAL-A 3509642-52D

№ на схеме:15

Каталожный номер:4110000509241

Комплект:1

Примечание:H 3102-D10M-ST-ZNAL-A 3509642-52D

№ на схеме:16

Каталожный номер:4110000988017

Комплект:2

Примечание:DIN 7603-D14X20-CU-VERZINNT B01148836

№ на схеме:16

Каталожный номер:4110000988017

Комплект:2

Примечание:DIN 7603-D14X20-CU-VERZINNT B01148836

№ на схеме:17

Наименование:Hollow screw

Каталожный номер:4110003164141

Комплект:1

Примечание:B01130500

№ на схеме:17

Наименование:Hollow screw

Каталожный номер:4110003164141

Комплект:1

Примечание:B01130500

№ на схеме:18

Наименование:Sealing ring

Каталожный номер:4110003164142

Комплект:2

Примечание:B01148862

№ на схеме:18

Наименование:Sealing ring

Каталожный номер:4110003164142

Комплект:2

Примечание:B01148862

№ на схеме:19

Каталожный номер:4110000509307

Комплект:1

Примечание:7603-A26X31-CU 1013633-52D

№ на схеме:19

Каталожный номер:4110000509307

Комплект:1

Примечание:7603-A26X31-CU 1013633-52D

№ на схеме:20

Каталожный номер:4110003164143

Комплект:1

Примечание:3509055-A002/A

№ на схеме:20
