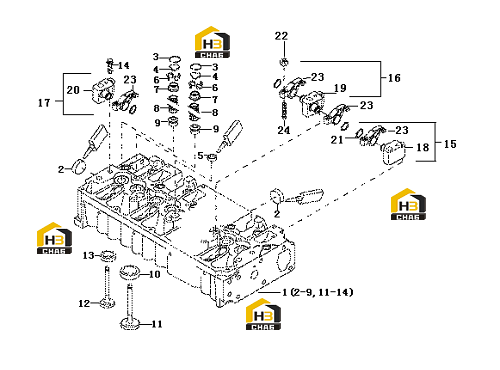

Головка блока с комплектующими
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4110000509044
Комплект:1
Примечание:1003015-56D/P
№ на схеме:1
Каталожный номер:4110000509044
Комплект:1
Примечание:1003015-56D/P
№ на схеме:2
Каталожный номер:4110000509248
Комплект:1
Примечание:H2860-A28-ST-FE/ZNPHR
№ на схеме:2
Каталожный номер:4110000509248
Комплект:1
Примечание:H2860-A28-ST-FE/ZNPHR
№ на схеме:3
Каталожный номер:4110000509093
Комплект:12
Примечание:F04292209
№ на схеме:3
Каталожный номер:4110000509093
Комплект:12
Примечание:F04292209
№ на схеме:4
Каталожный номер:4110000509092
Комплект:12
Примечание:F04290034
№ на схеме:4
Каталожный номер:4110000509092
Комплект:12
Примечание:F04290034
№ на схеме:5
Каталожный номер:4110000727004
Комплект:5
Примечание:H 711-B20 1003621-52D
№ на схеме:5
Каталожный номер:4110000727004
Комплект:5
Примечание:H 711-B20 1003621-52D
№ на схеме:6
Каталожный номер:4110000509100
Комплект:24
Примечание:2108102
№ на схеме:6
Каталожный номер:4110000509100
Комплект:24
Примечание:2108102
№ на схеме:7
Каталожный номер:4110000509103
Комплект:12
Примечание:F04290033
№ на схеме:7
Каталожный номер:4110000509103
Комплект:12
Примечание:F04290033
№ на схеме:8
Каталожный номер:4110000509099
Комплект:12
Примечание:1007021-56D
№ на схеме:8
Каталожный номер:4110000509099
Комплект:12
Примечание:1007021-56D
№ на схеме:9
Каталожный номер:4110000509104
Комплект:12
Примечание:D04153728
№ на схеме:9
Каталожный номер:4110000509104
Комплект:12
Примечание:D04153728
№ на схеме:10
Каталожный номер:4110001007053
Комплект:6
Примечание:1007081-56D
№ на схеме:10
Каталожный номер:4110001007053
Комплект:6
Примечание:1007081-56D
№ на схеме:11
Каталожный номер:4110000509101
Комплект:6
Примечание:F04284042
№ на схеме:11
Каталожный номер:4110000509101
Комплект:6
Примечание:F04284042
№ на схеме:12
Каталожный номер:4110000509102
Комплект:6
Примечание:F04284043
№ на схеме:12
Каталожный номер:4110000509102
Комплект:6
Примечание:F04284043
№ на схеме:13
Каталожный номер:4110001007054
Комплект:6
Примечание:1007082-56D
№ на схеме:13
Каталожный номер:4110001007054
Комплект:6
Примечание:1007082-56D
№ на схеме:14
Каталожный номер:4110000509089
Комплект:7
Примечание:H 2032-HBM8X45-8.8
№ на схеме:14
Каталожный номер:4110000509089
Комплект:7
Примечание:H 2032-HBM8X45-8.8
№ на схеме:15
Каталожный номер:4110001007103
Комплект:1
Примечание:F04285532
№ на схеме:15
Каталожный номер:4110001007103
Комплект:1
Примечание:F04285532
№ на схеме:16
Каталожный номер:4110000509097
Комплект:5
Примечание:F04285533
№ на схеме:16
Каталожный номер:4110000509097
Комплект:5
Примечание:F04285533
№ на схеме:17
Каталожный номер:4110000509098
Комплект:1
Примечание:F04285534
№ на схеме:17
Каталожный номер:4110000509098
Комплект:1
Примечание:F04285534
№ на схеме:18
Каталожный номер:4110000509091
Комплект:1
Примечание:F04195928
№ на схеме:18
Каталожный номер:4110000509091
Комплект:1
Примечание:F04195928
№ на схеме:21
Каталожный номер:4110000988073
Комплект:12
Примечание:DIN 471-21X1,2 F01107731
№ на схеме:21
Каталожный номер:4110000988073
Комплект:12
Примечание:DIN 471-21X1,2 F01107731
№ на схеме:22
Каталожный номер:4110000988074
Комплект:12
Примечание:F02109637
№ на схеме:22
Каталожный номер:4110000988074
Комплект:12
Примечание:F02109637
№ на схеме:23
Каталожный номер:4110000509107
Комплект:12
Примечание:F04289278
№ на схеме:23
Каталожный номер:4110000509107
Комплект:12
Примечание:F04289278
№ на схеме:24
Каталожный номер:4110000970078
Комплект:12
Примечание:1007142-52D
№ на схеме:24
Каталожный номер:4110000970078
Комплект:12
Примечание:1007142-52D
