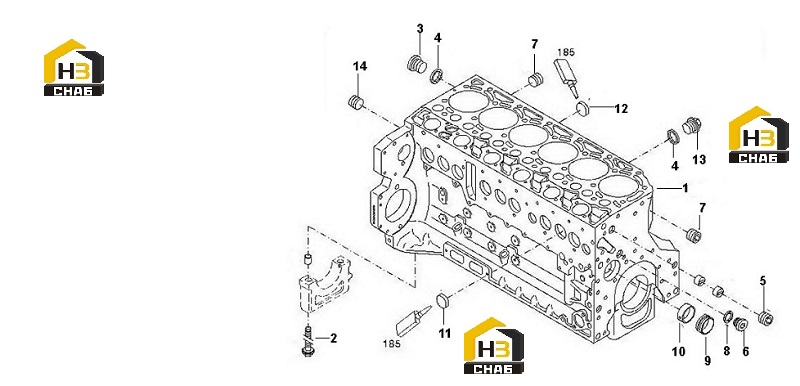

Картер
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4110000727001
Комплект:1
Примечание:1002015-56D/p (4110000727284)
№ на схеме:1
Каталожный номер:4110000727001
Комплект:1
Примечание:1002015-56D/p (4110000727284)
№ на схеме:3
Каталожный номер:4110000509020
Комплект:1
Примечание:DIN 908-M14X1,5-ST-ZNPHRF 1002626-52D
№ на схеме:3
Каталожный номер:4110000509020
Комплект:1
Примечание:DIN 908-M14X1,5-ST-ZNPHRF 1002626-52D
№ на схеме:4
Каталожный номер:4110001167022
Комплект:3
Примечание:1104617-52D (4110000509019)
№ на схеме:4
Каталожный номер:4110001167022
Комплект:3
Примечание:1104617-52D (4110000509019)
№ на схеме:5
Каталожный номер:4110000727075
Комплект:1
Примечание:H 2812-906-M30X1.5-ST-A4C-PRE80 D01180890
№ на схеме:5
Каталожный номер:4110000727075
Комплект:1
Примечание:H 2812-906-M30X1.5-ST-A4C-PRE80 D01180890
№ на схеме:6
Каталожный номер:4110000727132
Комплект:1
Примечание:M22x1.5 D04292706 (4110000988086)
№ на схеме:6
Каталожный номер:4110000727132
Комплект:1
Примечание:M22x1.5 D04292706 (4110000988086)
№ на схеме:7
Каталожный номер:4110000727083
Комплект:2
Примечание:H2812-906-M14X1.5-ST-A3C-LOCTITE5061 D01182031
№ на схеме:7
Каталожный номер:4110000727083
Комплект:2
Примечание:H2812-906-M14X1.5-ST-A3C-LOCTITE5061 D01182031
№ на схеме:8
Каталожный номер:4110000727059
Комплект:1
Примечание:DIN 7603-D22X7-CU D01101342
№ на схеме:8
Каталожный номер:4110000727059
Комплект:1
Примечание:DIN 7603-D22X7-CU D01101342
№ на схеме:9
Каталожный номер:4110001424003
Комплект:6
Примечание:1006024A56D
№ на схеме:9
Каталожный номер:4110001424003
Комплект:6
Примечание:1006024A56D
№ на схеме:10
Каталожный номер:4110001424004
Комплект:1
Примечание:1006028A56D
№ на схеме:10
Каталожный номер:4110001424004
Комплект:1
Примечание:1006028A56D
№ на схеме:11
Каталожный номер:4110001167015
Комплект:9
Примечание:1002623-52D (4110000509017)
№ на схеме:11
Каталожный номер:4110001167015
Комплект:9
Примечание:1002623-52D (4110000509017)
№ на схеме:12
Каталожный номер:4110000727002
Комплект:6
Примечание:H 2860-A36-ST-FE/ZNPHR 1002620-52D
№ на схеме:12
Каталожный номер:4110000727002
Комплект:6
Примечание:H 2860-A36-ST-FE/ZNPHR 1002620-52D
№ на схеме:13
Каталожный номер:4110001167021
Комплект:2
Примечание:1002622-52D (4110000509018)
№ на схеме:13
Каталожный номер:4110001167021
Комплект:2
Примечание:1002622-52D (4110000509018)
