Кронштейны двигателя

← Узел подушки подвески Маховик →

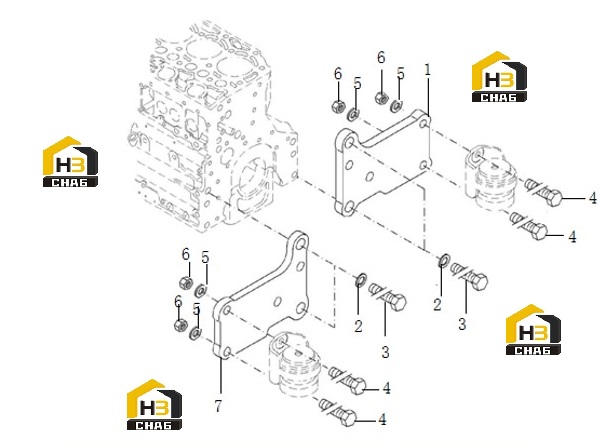

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BRACKET

Каталожный номер:4110001009001

Комплект:1

Примечание:1001021-52D

№ на схеме:2

Наименование:WASHER

Каталожный номер:4110000560321

Комплект:4

Примечание:16 Q40316

№ на схеме:3

Наименование:SCREW

Каталожный номер:4110001596004

Комплект:4

Примечание:CQ1501645TF36 4110001841048

№ на схеме:4

Наименование:SCREW

Каталожный номер:4110000970132

Комплект:4

Примечание:ISO 4762-M12X40-109-ZNAL-A CQ2181240TF36

№ на схеме:5

Наименование:PLAIN WASHER

Каталожный номер:4110000970121

Комплект:4

Примечание:H 2308-13X24X3-ZNAL-A 3701624-30D

№ на схеме:6

Наименование:Nut

Каталожный номер:4110002549033

Комплект:4

Примечание:CQ34012TF36

№ на схеме:7

Наименование:BRACKET

Каталожный номер:4110001009002

Комплект:1

Примечание:1001022-52D
