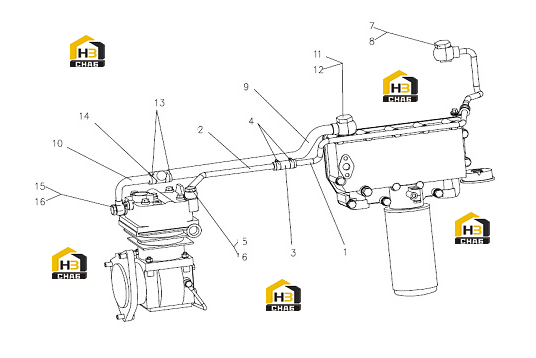

Трубка водяного охлаждения воздушного компрессора с комплектующими
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:2
Каталожный номер:4110001597013
Комплект:1
Примечание:3509060-52D
№ на схеме:3
Каталожный номер:4110000509304
Комплект:1
Примечание:H 3401-A12X19X50 3509647-52D
№ на схеме:4
Каталожный номер:4110000509303
Комплект:2
Примечание:DIN 3017-A-12-22X9-W1-2
№ на схеме:5
Каталожный номер:4110000509309
Комплект:1
Примечание:H 3102-D12M-ST-A4C
№ на схеме:6
Каталожный номер:4110001841050
Комплект:2
Примечание:3509663-52D
№ на схеме:7
Каталожный номер:4110000509308
Комплект:1
Примечание:H3102-D22M-ST-A4C 3509637
№ на схеме:8
Каталожный номер:4110000509307
Комплект:2
Примечание:7603-A26X31-CU 1013633-52D
№ на схеме:9
Каталожный номер:4110001841026
Комплект:1
Примечание:S3509030-1497
№ на схеме:10
Каталожный номер:4110001841027
Комплект:1
Примечание:S3509055-1497
№ на схеме:11
Каталожный номер:4110000509308
Комплект:1
Примечание:H3102-D22M-ST-A4C 3509637
№ на схеме:12
Каталожный номер:4110000509307
Комплект:2
Примечание:7603-A26X31-CU 1013633-52D
№ на схеме:15
Каталожный номер:4110000509309
Комплект:1
Примечание:H 3102-D12M-ST-A4C
№ на схеме:16
Каталожный номер:4110001841050
Комплект:2
Примечание:3509663-52D
