Крепление вентилятора

← Кронштейн вентилятора Насос водяной в сборе →

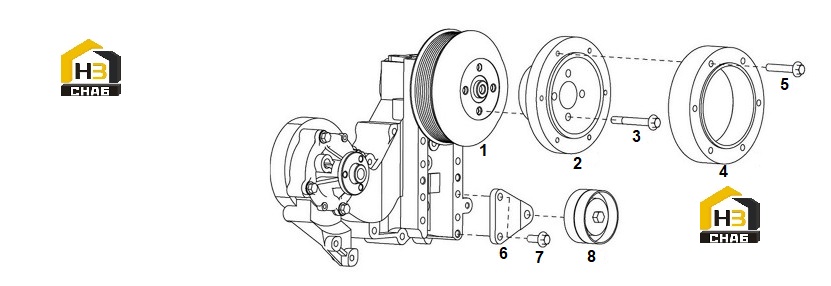

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pulley

Каталожный номер:4110002513007

Комплект:1

Примечание:1308041-1497/A

№ на схеме:2

Наименование:SPACER

Каталожный номер:4110002654011

Комплект:1

Примечание:1308012-1090

№ на схеме:3

Наименование:SCREW

Каталожный номер:4110001009057

Комплект:4

Примечание:Q1841075TF36

№ на схеме:4

Наименование:BLOCK

Каталожный номер:4110001009076

Комплект:1

Примечание:1308013-1090

№ на схеме:5

Наименование:Screw

Каталожный номер:4110002654012

Комплект:6

Примечание:Q1840860TF36

№ на схеме:6

Наименование:Pulley

Каталожный номер:4110002513008

Комплект:1

Примечание:1023006-1497/A

№ на схеме:7

Наименование:Screw

Каталожный номер:4110002654014

Комплект:2

Примечание:Q1841025TF36

№ на схеме:8

Наименование:Idler gear

Каталожный номер:4110002654015

Комплект:1

Примечание:1023005-A12 (4110002654031)
