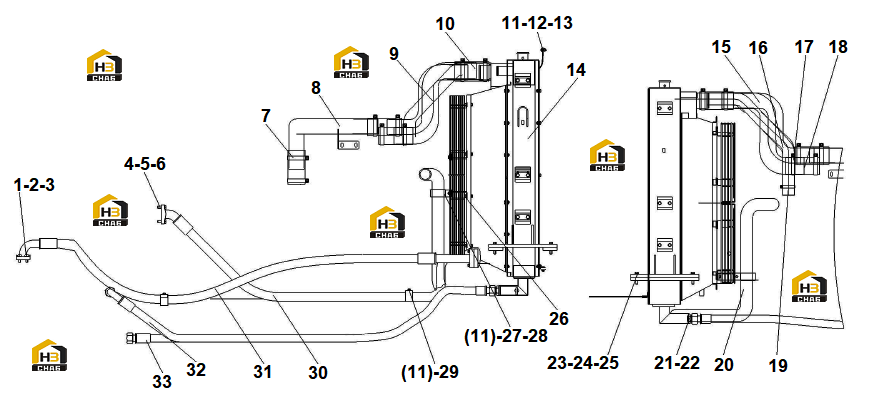

Радиатор в сборе с патрубками
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4011000475
Комплект:4
Примечание:GB16674-M10*30EpZn-8.8
№ на схеме:2
Каталожный номер:4030000029
Комплект:1
Примечание:GB3452.1-37.5*3.55G
№ на схеме:3
Каталожный номер:4041000027
Комплект:1
Примечание:LGB117-312551
№ на схеме:4
Каталожный номер:4011000477
Комплект:12
Примечание:GB16674-M12*35EpZn-8.8
№ на схеме:5
Каталожный номер:4030000130
Комплект:3
Примечание:GB3452.1-47.5*3.55G
№ на схеме:6
Каталожный номер:4041000011
Комплект:3
Примечание:LGB117-314650
№ на схеме:7
Каталожный номер:4110000782
Комплект:8
Примечание:D90 (+2.5-6 mm.)
№ на схеме:9
Каталожный номер:29030013731
Комплект:1
Примечание:
№ на схеме:11
Каталожный номер:4011000458
Комплект:9
Примечание:GB16674-M8*20EpZn-8.8
№ на схеме:14
Каталожный номер:4110001037
Комплект:1
Примечание:LG958L-6
№ на схеме:15
Каталожный номер:29030013741
Комплект:1
Примечание:
№ на схеме:16
Каталожный номер:29030012971
Комплект:1
Примечание:
№ на схеме:17
Каталожный номер:4019000074
Комплект:2
Примечание:D95 (+2.5-6 mm.)
№ на схеме:18
Каталожный номер:29030012861
Комплект:1
Примечание:
№ на схеме:19
Каталожный номер:4017000018
Комплект:4
Примечание:JB8870-d70
№ на схеме:22
Каталожный номер:4015000073
Комплект:2
Примечание:JB1002-30-T2
№ на схеме:23
Каталожный номер:4011000027
Комплект:4
Примечание:GB5783-M12*65EpZn-8.8
№ на схеме:24
Каталожный номер:4015000026
Комплект:4
Примечание:GB93-12-65Mn
№ на схеме:25
Каталожный номер:4015000168
Комплект:4
Примечание:GB97.1-12EpZn-300HV
№ на схеме:26
Каталожный номер:4011000447
Комплект:1
Примечание:GB16674-M10*20EpZn-8.8
№ на схеме:31
Каталожный номер:29030009531
Комплект:1
Примечание:
№ на схеме:33
Каталожный номер:4041001037
Комплект:1
Примечание:LGB164-014235
