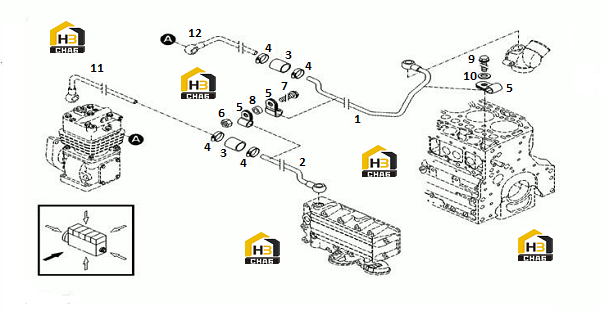

Трубка водяного охлаждения воздушного компрессора с комплектующими
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:3
Каталожный номер:4110000509304
Комплект:1
Примечание:H 3401-A12X19X50 3509647-52D
№ на схеме:4
Каталожный номер:4110000509303
Комплект:1
Примечание:DIN 3017-A-12-22X9-W1-2
№ на схеме:5
Каталожный номер:4110000509311
Комплект:2
Примечание:H3223-C12X20-ST/MVQ-1-70
№ на схеме:6
Каталожный номер:4110000509282
Комплект:1
Примечание:ISO 4032-M8-10-ZNAL-A
№ на схеме:7
Каталожный номер:4110000509127
Комплект:1
Примечание:EN 1662-F-M8X30-10.9
№ на схеме:8
Каталожный номер:4110001597010
Комплект:1
Примечание:3509021-52D
№ на схеме:9
Каталожный номер:4110000509246
Комплект:1
Примечание:EN1662-F-M8X16-10.9
№ на схеме:11
Каталожный номер:4110001597012
Комплект:1
Примечание:3509055-52D
№ на схеме:12
Каталожный номер:4110001597013
Комплект:1
Примечание:3509060-52D
