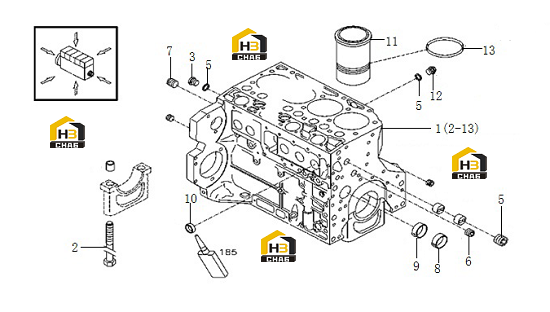

Комплектующие цилиндра
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4110001597029
Комплект:1
Примечание:1002030-D878/A
№ на схеме:3
Каталожный номер:4110000509020
Комплект:2
Примечание:DIN 908-M14X1,5-ST-ZNPHRF
№ на схеме:4
Каталожный номер:4110000509019
Комплект:4
Примечание:DIN 7603-A14X20-CU 1104617
№ на схеме:5
Каталожный номер:4110000727075
Комплект:1
Примечание:H 2812-906-M30X1.5-ST-A4C
№ на схеме:6
Каталожный номер:4110000988086
Комплект:1
Примечание:M22X15 F04292706
№ на схеме:7
Каталожный номер:4110001596002
Комплект:1
Примечание:M22*1.5D04226536
№ на схеме:8
Каталожный номер:4110000970061
Комплект:6
Примечание:1006024A52D
№ на схеме:9
Каталожный номер:4110000970062
Комплект:1
Примечание:1006028A52D
№ на схеме:10
Каталожный номер:4110000509017
Комплект:10
Примечание:H2860-A45-ST-FE/ZNPHR
№ на схеме:11
Каталожный номер:4110001597027
Комплект:6
Примечание:1002091-D704/A
№ на схеме:12
Каталожный номер:4110000509018
Комплект:2
Примечание:DIN 7604-AM14X1,5-ST-A4C
№ на схеме:13
Каталожный номер:4110000970024
Комплект:12
Примечание:OH 2927-112X3.0-
