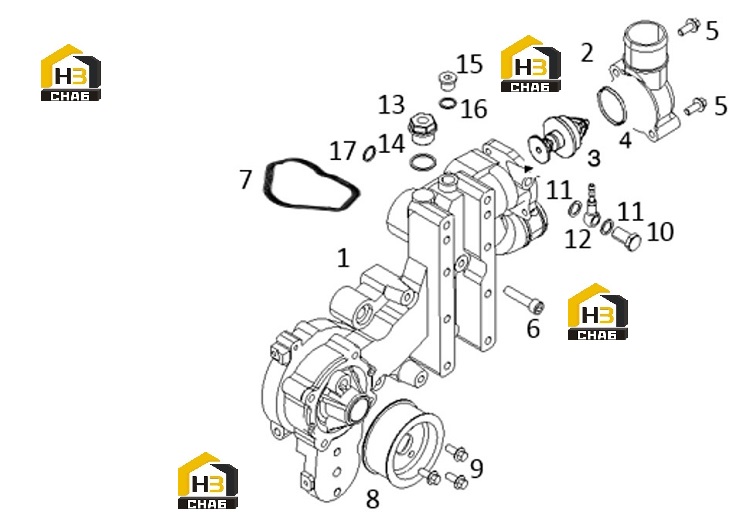

Узел впускных и выпускных водопроводных труб
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4110004069020
Комплект:1
Примечание:1303010-2081/A
№ на схеме:3
Каталожный номер:4110000970108
Комплект:1
Примечание:1306010-D600
№ на схеме:5
Каталожный номер:4110000509196
Комплект:2
Примечание:Q1840850TF36
№ на схеме:7
Каталожный номер:4110001007161
Комплект:1
Примечание:F04509574/A
№ на схеме:8
Каталожный номер:4110000988092
Комплект:1
Примечание:F04254513
№ на схеме:9
Каталожный номер:4110000509246
Комплект:3
Примечание:EN1662-F-M8X16-10.9 3509646-52D
№ на схеме:10
Каталожный номер:4110000509262
Комплект:1
Примечание:DIN 7643-8 1303614-56D
№ на схеме:11
Каталожный номер:4110000509263
Комплект:2
Примечание:DIN 7603-A12X15,5-CU 1104694-30D
№ на схеме:12
Каталожный номер:4110000509264
Комплект:1
Примечание:1303031-56D
№ на схеме:14
Каталожный номер:4110000509307
Комплект:1
Примечание:7603-A26X31-CU 1013633-52D
№ на схеме:16
Каталожный номер:4110000509256
Комплект:1
Примечание:DIN 7603-A16X20-CU 1307639-52D
№ на схеме:17
Каталожный номер:4110000727053
Комплект:1
Примечание:H2927- 26,34X5,33-EPDM-6-70 B01182556
