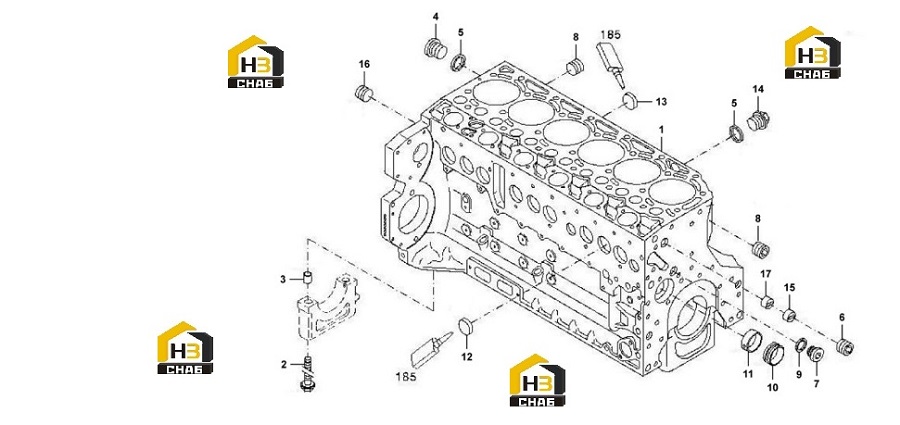

Комплектующие цилиндра
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4110002196001
Комплект:1
Примечание:1002015B56D/A
№ на схеме:4
Каталожный номер:4110000509020
Комплект:1
Примечание:DIN 90 8-M14X1,5-ST-ZNPHRF 1002626-52D
№ на схеме:5
Каталожный номер:4110000509019
Комплект:3
Примечание:DIN 7603-A14X20-CU 1104617-52D
№ на схеме:6
Каталожный номер:4110000727075
Комплект:1
Примечание:H 2812-906-M30X1.5-ST-A4C-PRE80 D01180890
№ на схеме:7
Каталожный номер:4110000988086
Комплект:1
Примечание:M22X15 F04292706
№ на схеме:8
Каталожный номер:4110000727083
Комплект:2
Примечание:H2812-906-M14X1.5- ST-A3C-LOCTITE5061D01182031
№ на схеме:9
Каталожный номер:4110000727059
Комплект:1
Примечание:DIN 7603-D22X7-CU D01101342
№ на схеме:10
Каталожный номер:4110001424003
Комплект:6
Примечание:1006024A56D
№ на схеме:11
Каталожный номер:4110001424004
Комплект:1
Примечание:1006028A56D
№ на схеме:12
Каталожный номер:4110000509017
Комплект:9
Примечание:H2860-A45-ST-FE/ZNPHR 1002623-52D
№ на схеме:13
Каталожный номер:4110000727002
Комплект:6
Примечание:H 2860-A36-ST-FE/ZNPHR 1002620-52D
№ на схеме:14
Каталожный номер:4110000509018
Комплект:2
Примечание:DIN 7604-AM14X1,5-ST-A4C 1002622-52D
№ на схеме:15
Каталожный номер:4110000727027
Комплект:1
Примечание:1110076-52D
№ на схеме:17
Каталожный номер:4110000727028
Комплект:1
Примечание:1110078-52D
