Шкив вентилятора

← Патрубок водяной Вентилятор с комплектующими →

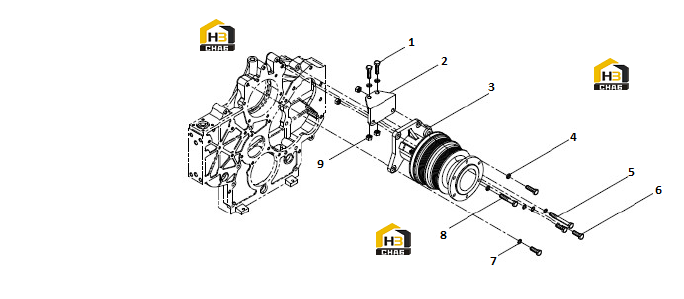

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SCREW

Каталожный номер:4110001034004

Комплект:3

Примечание:90003802532

№ на схеме:2

Наименование:BRACKET

Каталожный номер:4110000556240

Комплект:1

Примечание:615G00100011A

№ на схеме:3

Наименование:BRACKET

Каталожный номер:4110000556051

Комплект:1

Примечание:612600100081

№ на схеме:4

Наименование:SPRING WASHER

Каталожный номер:4110000924080

Комплект:4

Примечание:90003931122

№ на схеме:5

Наименование:SCREW

Каталожный номер:4110001592118

Комплект:1

Примечание:90003802576

№ на схеме:6

Наименование:SCREW

Каталожный номер:4110000924117

Комплект:3

Примечание:90003802527

№ на схеме:7

Наименование:SPRING WASHER

Каталожный номер:4110000025012

Комплект:4

Примечание:90003932024

№ на схеме:8

Наименование:SCREW

Каталожный номер:4110000556118

Комплект:1

Примечание:612600090252

№ на схеме:9

Наименование:NUT

Каталожный номер:4110000924145

Комплект:4

Примечание:90003871305
