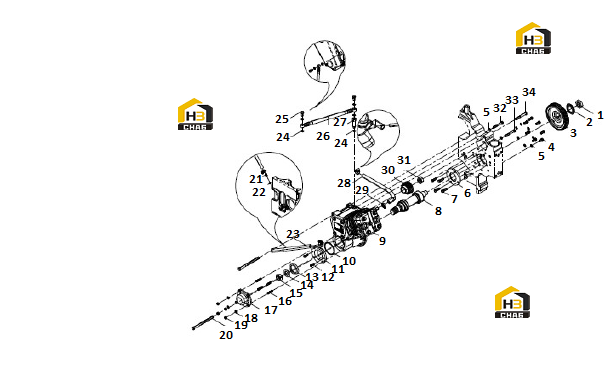

Компрессор воздушный с комплектующими

← Кронштейн глушителя Поддон масляный с крепежными болтами →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:NUT

Каталожный номер:4110000556115

Комплект:1

Примечание:612600130045

№ на схеме:2

Наименование:OIL SUMP

Каталожный номер:4110000556029

Комплект:1

Примечание:612600130073

№ на схеме:3

Наименование:GEAR

Каталожный номер:4110000556148

Комплект:1

Примечание:AZ1560130064

№ на схеме:4

Наименование:SCREW

Каталожный номер:4110001985010

Комплект:7

Примечание:90003802419

№ на схеме:5

Наименование:SPRING WASHER

Каталожный номер:4110000591033

Комплект:9

Примечание:90003932023

№ на схеме:6

Наименование:COVER

Каталожный номер:4110000556053

Комплект:1

Примечание:61500080165

№ на схеме:7

Наименование:SCREW

Каталожный номер:4110001654077

Комплект:4

Примечание:90003802432S

№ на схеме:8

Наименование:DRIVE SHAFT

Каталожный номер:4110001654268

Комплект:1

Примечание:612600130138

№ на схеме:9

Наименование:AIR COMPRESSOR

Каталожный номер:4110001654073

Комплект:1

Примечание:612600130177

№ на схеме:10

Наименование:SEALING RING

Каталожный номер:4110000556135

Комплект:1

Примечание:192320002

№ на схеме:11

Наименование:SEAT

Каталожный номер:4110001654269

Комплект:1

Примечание:612600130080

№ на схеме:12

Наименование:SCREW

Каталожный номер:4110000924066

Комплект:2

Примечание:90003802438

№ на схеме:13

Наименование:BLOCK

Каталожный номер:4110001654080

Комплект:1

Примечание:90003070092

№ на схеме:14

Наименование:WASHER

Каталожный номер:4110000556031

Комплект:1

Примечание:409020045

№ на схеме:15

Наименование:NUT

Каталожный номер:4110000556080

Комплект:1

Примечание:612600130046

№ на схеме:16

Наименование:STUD

Каталожный номер:4110001654270

Комплект:4

Примечание:90011520031

№ на схеме:17

Наименование:COVER

Каталожный номер:4110001654271

Комплект:1

Примечание:612600130193

№ на схеме:18

Наименование:WASHER

Каталожный номер:4110001654027

Комплект:4

Примечание:90014230001

№ на схеме:19

Наименование:NUT

Каталожный номер:4110000924170

Комплект:4

Примечание:90003871252

№ на схеме:20

Наименование:SCREW

Каталожный номер:4110001654081

Комплект:2

Примечание:90003800569S

№ на схеме:21

Наименование:NIPPLE

Каталожный номер:4110000556194

Комплект:1

Примечание:612600130026

№ на схеме:22

Наименование:GASKET

Каталожный номер:4110000924071

Комплект:1

Примечание:90003098014

№ на схеме:23

Наименование:PIPE

Каталожный номер:4110001654084

Комплект:1

Примечание:612600130028

№ на схеме:24

Наименование:SEALING RING

Каталожный номер:4110000556132

Комплект:5

Примечание:612600080246

№ на схеме:25

Наименование:HOLLOW SCREW

Каталожный номер:4110000253

Комплект:2

Примечание:90003962607

№ на схеме:26

Наименование:PIPE

Каталожный номер:4110000556185

Комплект:1

Примечание:61560070011A

№ на схеме:27

Наименование:NIPPLE

Каталожный номер:4110000591027

Комплект:1

Примечание:612600081650

№ на схеме:28

Наименование:PIPE

Каталожный номер:4110001654083

Комплект:1

Примечание:612600130027

№ на схеме:29

Наименование:CLAMP

Каталожный номер:4110001654082

Комплект:4

Примечание:90003989336

№ на схеме:30

Наименование:GEAR

Каталожный номер:4110001654074

Комплект:1

Примечание:612600130173

№ на схеме:31

Наименование:NUT

Каталожный номер:4110001654075

Комплект:1

Примечание:612600130585

№ на схеме:32

Наименование:SCREW

Каталожный номер:4110001592055

Комплект:1

Примечание:90003800035

№ на схеме:33

Наименование:SCREW

Каталожный номер:4110001654272

Комплект:1

Примечание:90003800458

№ на схеме:34

Наименование:SCREW

Каталожный номер:4110001592020

Комплект:1

Примечание:90003802561
