Впуск воздушного компрессора

Впуск воздушного компрессора

← Трубки воздушного компрессора Комплект опорного кронштейна двигателя →

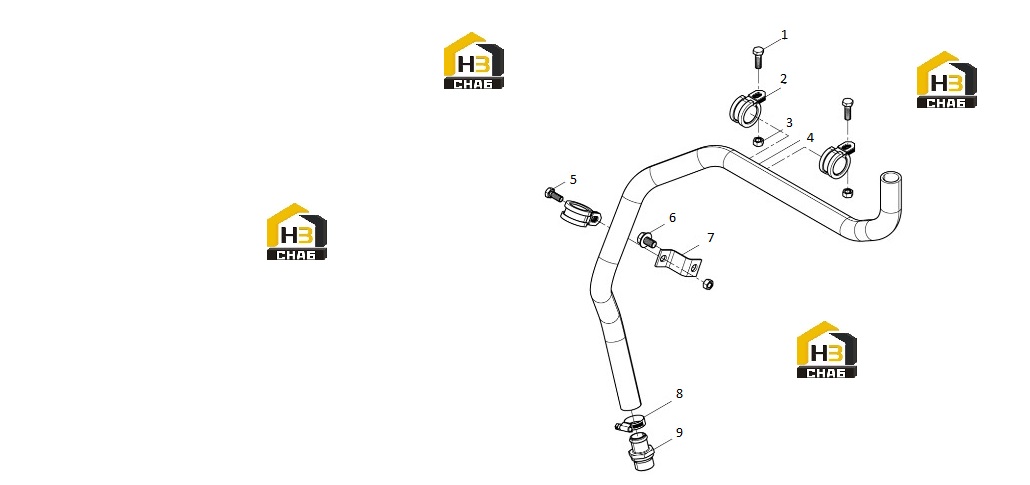

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:SCREW
Каталожный номер:4110000924108
Комплект:2
Примечание:90003802424
0 ₽
шт
№ на схеме:2
Наименование:CLAMP
Каталожный номер:4110000556027
Комплект:3
Примечание:612600111644
0 ₽
шт
№ на схеме:3
Наименование:NUT
Каталожный номер:4110000924170
Комплект:3
Примечание:90003871252
0 ₽
шт
№ на схеме:4
Наименование:Pipe
Каталожный номер:4110004276242
Комплект:1
Примечание:1000186212
0 ₽
шт
№ на схеме:5
Наименование:SCREW
Каталожный номер:4110001985010
Комплект:1
Примечание:90003802419
0 ₽
шт
№ на схеме:6
Наименование:Screw
Каталожный номер:4110004276252
Комплект:1
Примечание:9000000724
0 ₽
шт
№ на схеме:7
Наименование:Bracket
Каталожный номер:4110004276253
Комплект:1
Примечание:1000317104
0 ₽
шт
№ на схеме:8
Наименование:CLAMP
Каталожный номер:4110000924084
Комплект:1
Примечание:90003989340
0 ₽
шт
№ на схеме:9
Наименование:Nipple
Каталожный номер:4110001755045
Комплект:1
Примечание:612600130499
