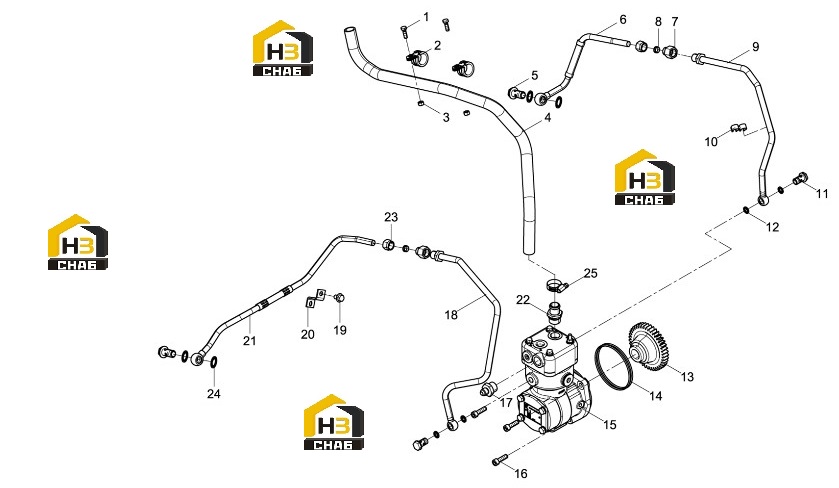

Компрессор воздушный

← Кронштейн глушителя Кронштейн генератора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SCREW

Каталожный номер:4110000924108

Комплект:2

Примечание:90003802424

№ на схеме:2

Наименование:CLAMP

Каталожный номер:4110000556027

Комплект:3

Примечание:612600111644

№ на схеме:3

Наименование:NUT

Каталожный номер:4110000924170

Комплект:3

Примечание:90003871252

№ на схеме:4

Наименование:Pipe

Каталожный номер:4110004276242

Комплект:1

Примечание:1000186212

№ на схеме:5

Наименование:EYE BOLT

Каталожный номер:4110001592141

Комплект:2

Примечание:01119250

№ на схеме:6

Наименование:Water pipe

Каталожный номер:4110004276243

Комплект:1

Примечание:1001735810

№ на схеме:7

Наименование:Splice

Каталожный номер:4110004276244

Комплект:2

Примечание:1000753575

№ на схеме:8

Наименование:Sleeve

Каталожный номер:4110004276245

Комплект:2

Примечание:1001574768

№ на схеме:9

Наименование:Water pipe

Каталожный номер:4110004276246

Комплект:1

Примечание:1001735333

№ на схеме:10

Наименование:Clamp

Каталожный номер:4110003268222

Комплект:1

Примечание:612600080948

№ на схеме:11

Наименование:Screw

Каталожный номер:4110003210134

Комплект:2

Примечание:612639000049

№ на схеме:12

Наименование:SEALING RING

Каталожный номер:4110000054337

Комплект:4

Примечание:13023361

№ на схеме:13

Наименование:Gear

Каталожный номер:4110004276247

Комплект:1

Примечание:611600130002

№ на схеме:14

Наименование:O-ring

Каталожный номер:4110004276248

Комплект:1

Примечание:611600130012

№ на схеме:15

Наименование:Air compressor

Каталожный номер:4110004276249

Комплект:1

Примечание:1000151692

№ на схеме:16

Наименование:Screw

Каталожный номер:4110004276250

Комплект:3

Примечание:90013050039S

№ на схеме:17

Наименование:Nipple

Каталожный номер:4110001755043

Комплект:1

Примечание:612600130425

№ на схеме:18

Наименование:Water pipe

Каталожный номер:4110004276251

Комплект:1

Примечание:1001735662

№ на схеме:19

Наименование:Screw

Каталожный номер:4110004276252

Комплект:1

Примечание:9000000724

№ на схеме:20

Наименование:Bracket

Каталожный номер:4110004276253

Комплект:1

Примечание:1000317104

№ на схеме:21

Наименование:Water pipe

Каталожный номер:4110004276254

Комплект:1

Примечание:1001735780

№ на схеме:22

Наименование:Nipple

Каталожный номер:4110001755045

Комплект:1

Примечание:612600130499

№ на схеме:23

Наименование:Nut

Каталожный номер:4110004276255

Комплект:2

Примечание:13051354

№ на схеме:24

Наименование:SEALING RING

Каталожный номер:4110000054338

Комплект:4

Примечание:18JB982 13023362

№ на схеме:25

Наименование:CLAMP

Каталожный номер:4110000924084

Комплект:1

Примечание:90003989340
