Трубки турбонагнетателя

Трубки турбонагнетателя

← Прокладка турбонагнетателя Трубопровод компрессора →

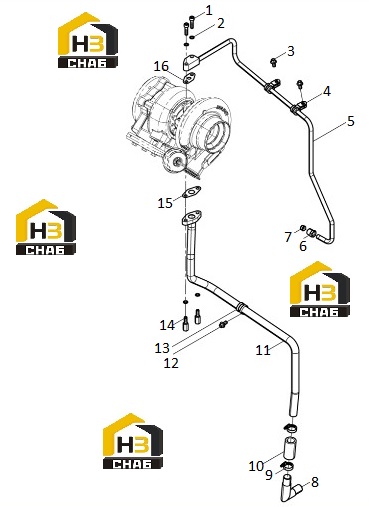

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Screw
Каталожный номер:4110002852015
Комплект:2
Примечание:90013550007
0 ₽
шт
№ на схеме:2
Наименование:WASHER
Каталожный номер:4110000556253
Комплект:4
Примечание:188250083
0 ₽
шт
№ на схеме:3
Наименование:Screw
Каталожный номер:4110003068022
Комплект:2
Примечание:9000000068
0 ₽
шт
№ на схеме:4
Наименование:CLAMP
Каталожный номер:4110001592166
Комплект:2
Примечание:612600110404
0 ₽
шт
№ на схеме:5
Наименование:Tube
Каталожный номер:4110004296040
Комплект:1
Примечание:1001483141
0 ₽
шт
№ на схеме:6
Наименование:NUT
Каталожный номер:4110001554016
Комплект:1
Примечание:90003559513
0 ₽
шт
№ на схеме:7
Наименование:Sleeve
Каталожный номер:4110003115017
Комплект:1
Примечание:1000886100
0 ₽
шт
№ на схеме:8
Наименование:PIPE
Каталожный номер:4110000556064
Комплект:1
Примечание:612600070097
0 ₽
шт
№ на схеме:9
Наименование:CLAMP
Каталожный номер:4110001592030
Комплект:2
Примечание:90003989301
0 ₽
шт
№ на схеме:10
Наименование:HOSE
Каталожный номер:4110000556229
Комплект:1
Примечание:612600112716
0 ₽
шт
№ на схеме:11
Наименование:Tube
Каталожный номер:4110004296041
Комплект:1
Примечание:1001484314
0 ₽
шт
№ на схеме:12
Наименование:Screw
Каталожный номер:4110004296042
Комплект:1
Примечание:9000000286
0 ₽
шт
№ на схеме:13
Наименование:CLIP
Каталожный номер:4110000924007
Комплект:1
Примечание:612600012796
0 ₽
шт
№ на схеме:14
Наименование:SCREW
Каталожный номер:4110000556063
Комплект:2
Примечание:61460070014
0 ₽
шт
№ на схеме:15
Наименование:Shim
Каталожный номер:4110003874003
Комплект:1
Примечание:612600115514
0 ₽
шт
№ на схеме:16
Наименование:GASKET
Каталожный номер:4110001985016
Комплект:1
Примечание:612600114275
