Воздухонагреватель

← Жгут проводов в сборе Воздухозаборник в сборе →

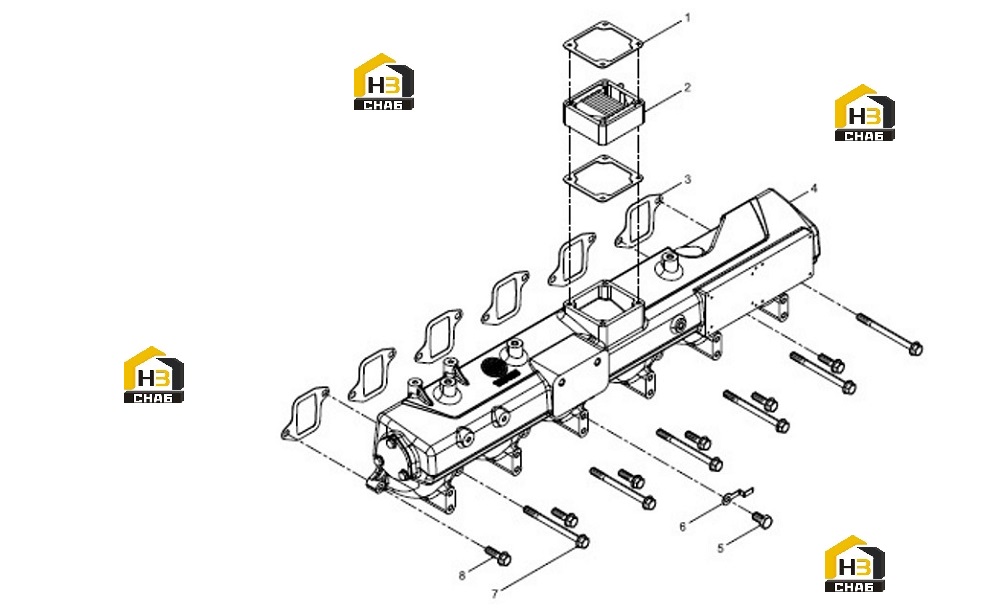

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Shim

Каталожный номер:4110002289014

Комплект:2

Примечание:612630120002

№ на схеме:2

Наименование:AIR HEATER

Каталожный номер:4110002289015

Комплект:1

Примечание:612630120003

№ на схеме:3

Наименование:Shim

Каталожный номер:4110002289016

Комплект:6

Примечание:612630120005

№ на схеме:4

Наименование:Inlet manifold

Каталожный номер:4110002289017

Комплект:1

Примечание:612600115344

№ на схеме:5

Наименование:Screw

Каталожный номер:4110002289018

Комплект:1

Примечание:01112384

№ на схеме:6

Наименование:Bracket

Каталожный номер:4110002278016

Комплект:1

Примечание:612600090982

№ на схеме:7

Наименование:Screw

Каталожный номер:4110002289019

Комплект:6

Примечание:612639000003

№ на схеме:8

Наименование:Screw

Каталожный номер:4110002289020

Комплект:6

Примечание:612639000002
