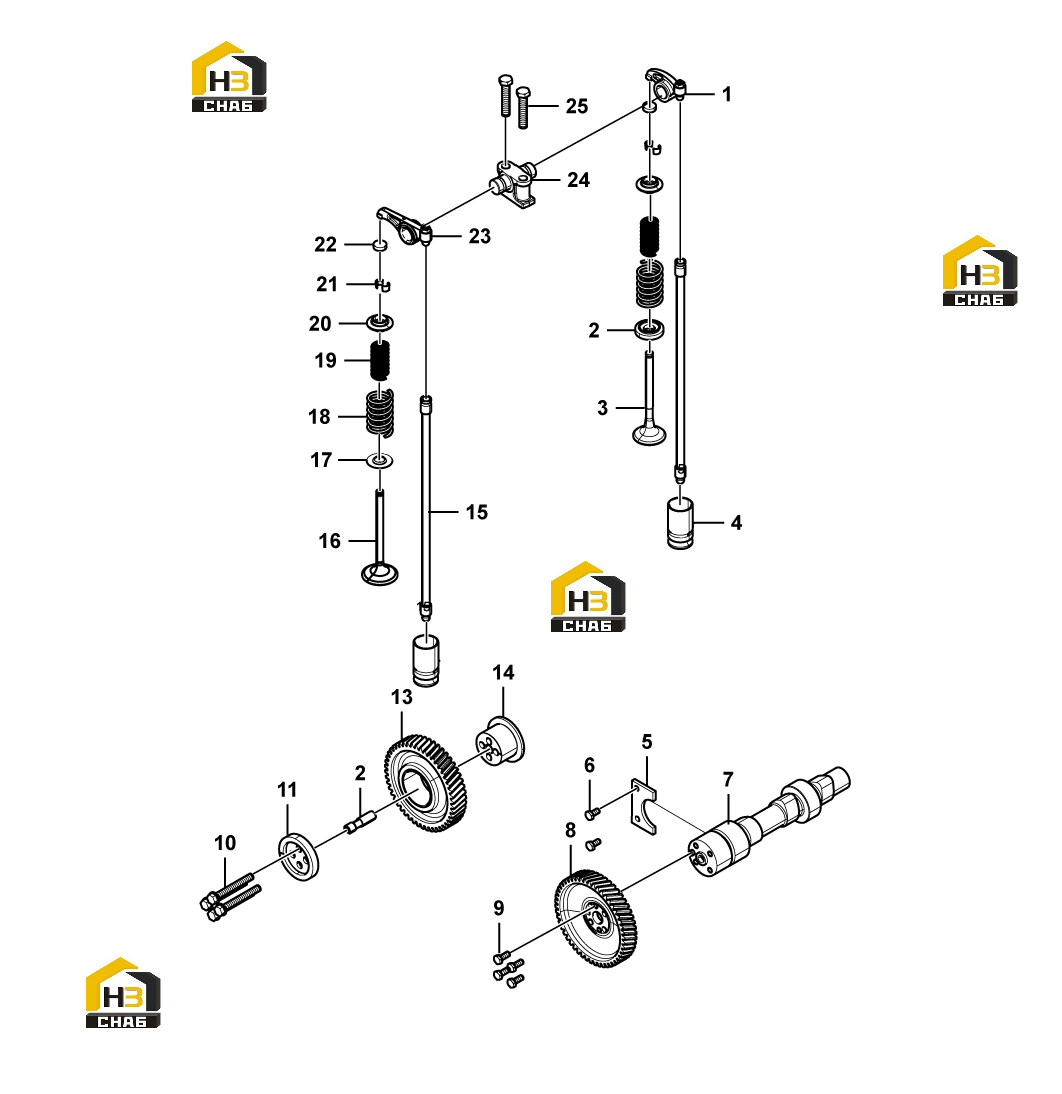

Узел привода клапанов

← Крышка клапанная двигателя с комплектующими (версия 2) Вал распределительный в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rocker arm

Каталожный номер:4110000924019

Комплект:6

Примечание:

№ на схеме:2

Наименование:Spring seat

Каталожный номер:4110000556146

Комплект:6

Примечание:

№ на схеме:3

Наименование:Exhaust valve

Каталожный номер:4110000556145

Комплект:6

Примечание:

№ на схеме:4

Наименование:Tappet

Каталожный номер:4110000556171

Комплект:12

Примечание:

№ на схеме:5

Наименование:Thrust washer

Каталожный номер:4110000556198

Комплект:1

Примечание:

№ на схеме:6

Наименование:Screw

Каталожный номер:4110000924098

Комплект:2

Примечание:

№ на схеме:7

Наименование:Camshaft

Каталожный номер:4110000556199

Комплект:1

Примечание:

№ на схеме:8

Наименование:Gear

Каталожный номер:4110000556197

Комплект:1

Примечание:

№ на схеме:9

Наименование:Screw

Каталожный номер:4110000556116

Комплект:4

Примечание:

№ на схеме:10

Наименование:Screw

Каталожный номер:4110000556120

Комплект:4

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:4110000556033

Комплект:1

Примечание:

№ на схеме:12

Наименование:Shaft

Каталожный номер:4110000556248

Комплект:1

Примечание:

№ на схеме:13

Наименование:Gear

Каталожный номер:4110000556245

Комплект:1

Примечание:

№ на схеме:14

Наименование:Shaft

Каталожный номер:4110000556244

Комплект:1

Примечание:

№ на схеме:15

Наименование:Push rod

Каталожный номер:4110001048012

Комплект:12

Примечание:

№ на схеме:16

Наименование:Inlet valve

Каталожный номер:4110000556089

Комплект:6

Примечание:

№ на схеме:17

Наименование:Spring seat

Каталожный номер:4110000556090

Комплект:6

Примечание:

№ на схеме:18

Наименование:Valve spring

Каталожный номер:4110000556173

Комплект:12

Примечание:

№ на схеме:19

Наименование:Valve spring

Каталожный номер:4110000556169

Комплект:12

Примечание:

№ на схеме:20

Наименование:Spring seat

Каталожный номер:4110000556163

Комплект:12

Примечание:

№ на схеме:21

Наименование:Collet

Каталожный номер:4110000556170

Комплект:24

Примечание:

№ на схеме:22

Наименование:Valve cap

Каталожный номер:4110000556168

Комплект:12

Примечание:

№ на схеме:23

Наименование:Rocker arm

Каталожный номер:4110000924018

Комплект:6

Примечание:

№ на схеме:24

Наименование:Seat

Каталожный номер:4110000113006

Комплект:6

Примечание:

№ на схеме:25

Наименование:Screw

Каталожный номер:4110000924101

Комплект:12

Примечание:
