M3015-1201000 Muffler assembly

← M3000-1118000 Turbocharger assembly M3023-1303000 Radiator water pipe and hose assembly →

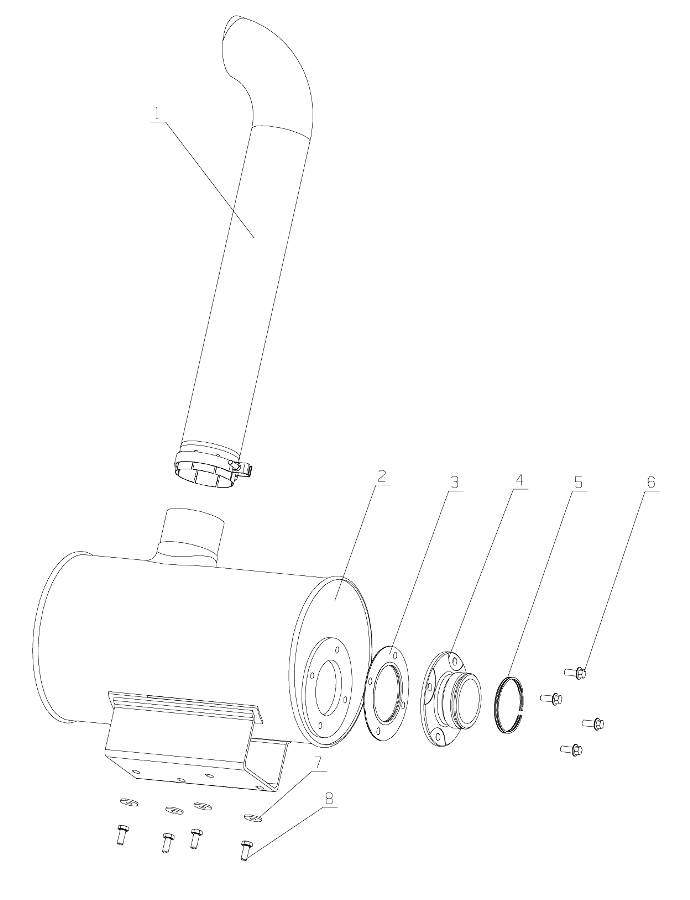

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Muffler smoke exhauster

Каталожный номер:M8801-1201200

Комплект:1

Примечание:EWP

№ на схеме:2

Наименование:Muffler

Каталожный номер:M3020-1201100

Комплект:1

Примечание:

№ на схеме:3

Наименование:Muffler gasket subassembly

Каталожный номер:M3000-1201400A

Комплект:1

Примечание:

№ на схеме:4

Наименование:Muffler intake connecting pipe

Каталожный номер:M3000-1201003A

Комплект:1

Примечание:

№ на схеме:5

Наименование:Seal ring

Каталожный номер:M3001-1008223

Комплект:2

Примечание:

№ на схеме:6

Наименование:Bolt M10X25

Каталожный номер:Q1841025

Комплект:4

Примечание:

№ на схеме:7

Наименование:Washer 10

Каталожный номер:Q40210

Комплект:4

Примечание:

№ на схеме:8

Наименование:Bolt M10X25

Каталожный номер:Q150B1025

Комплект:4

Примечание:
