M3015-1008100 Intake pipe parts & M3054-1008500 Air intake connecting parts

← M3000-1007000 Valve train assembly M3000-1008200A Exhaust Manifold Parts →

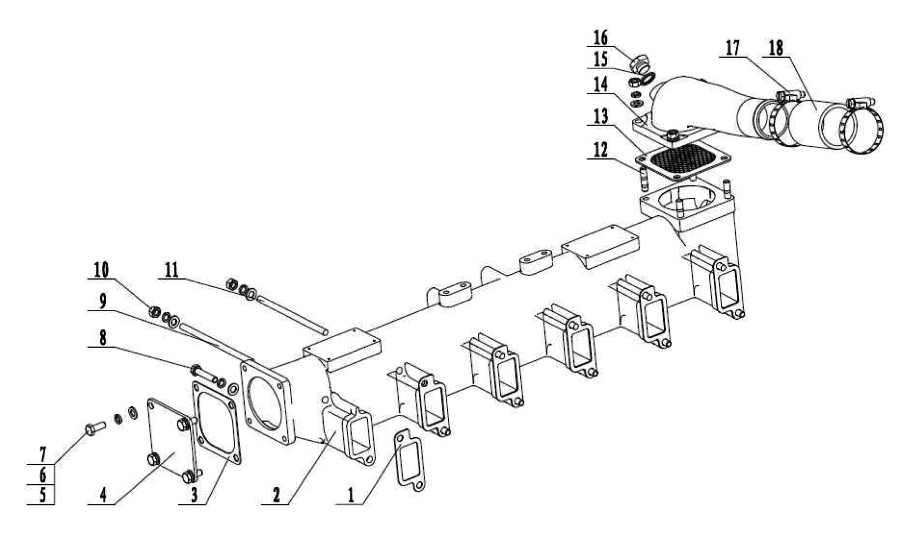

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Air intake gasket

Каталожный номер:M3000-1008104B

Комплект:6

Примечание:

№ на схеме:2

Наименование:Air intake pipe

Каталожный номер:M3000-1008101G

Комплект:1

Примечание:

№ на схеме:3

Наименование:Air intake pipe gasket

Каталожный номер:A3100-1008016

Комплект:1

Примечание:

№ на схеме:4

Наименование:Cover board

Каталожный номер:L3000-1008019

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt M10X25

Каталожный номер:Q150B1025

Комплект:4

Примечание:

№ на схеме:6

Наименование:Washer 10

Каталожный номер:Q40310

Комплект:20

Примечание:

№ на схеме:7

Наименование:Washer 10

Каталожный номер:Q40110

Комплект:20

Примечание:

№ на схеме:8

Наименование:Bolt M10X50

Каталожный номер:Q150B1050

Комплект:6

Примечание:

№ на схеме:9

Наименование:Bolt M10X180

Каталожный номер:Q12010180

Комплект:3

Примечание:

№ на схеме:10

Наименование:Bolt M10

Каталожный номер:Q340B10

Комплект:10

Примечание:

№ на схеме:11

Наименование:Stud M10X170

Каталожный номер:Q12010170

Комплект:3

Примечание:

№ на схеме:12

Наименование:Stud M10X30

Каталожный номер:Q1201030

Комплект:4

Примечание:

№ на схеме:13

Наименование:Gasket

Каталожный номер:A3100-1008013

Комплект:1

Примечание:

№ на схеме:14

Наименование:Air intake connecting pipe

Каталожный номер:M3020-1008102A

Комплект:1

Примечание:

№ на схеме:15

Наименование:Seal ring washer 20

Каталожный номер:Q/YC149-20

Комплект:2

Примечание:

№ на схеме:16

Наименование:Screw plug M20X1.5

Каталожный номер:Q/YC198-20

Комплект:2

Примечание:

№ на схеме:17

Наименование:Connecting hose

Каталожный номер:M3000-1008103

Комплект:1

Примечание:

№ на схеме:17

Наименование:Loop hoop 83

Каталожный номер:Q67683

Комплект:2

Примечание:
