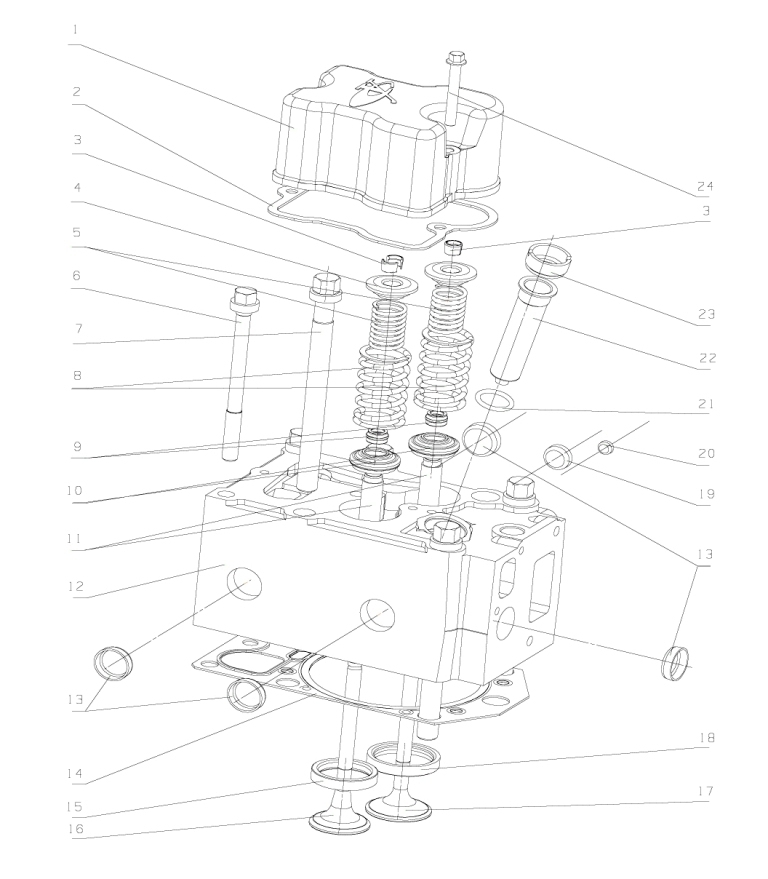

M3001-1003000 Cylinder head and cylinder head cover assembly

← M3015-1002000 Cylinder Block Assembly M3000-1004000 Piston and connecting rod assembly →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder head cover

Каталожный номер:M3400-1003205

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cylinder head cover gasket

Каталожный номер:M3400-1003201

Комплект:1

Примечание:

№ на схеме:3

Наименование:Valve lock clam

Каталожный номер:M3000-1003109A

Комплект:4

Примечание:

№ на схеме:4

Наименование:Valve spring upper seat

Каталожный номер:M3000-1003116A

Комплект:2

Примечание:

№ на схеме:5

Наименование:Valve inner spring

Каталожный номер:M3000-1003117

Комплект:2

Примечание:

№ на схеме:6

Наименование:Cylinder main bolt

Каталожный номер:M5000-1003003A

Комплект:4

Примечание:

№ на схеме:7

Наименование:Cylinder head sub-bolt

Каталожный номер:M3000-1003012A

Комплект:2

Примечание:

№ на схеме:8

Наименование:Intake valve spring

Каталожный номер:M3000-1003120

Комплект:2

Примечание:

№ на схеме:9

Наименование:Valve rod oil seal

Каталожный номер:M3000-1003105A

Комплект:2

Примечание:

№ на схеме:10

Наименование:Valve spring below seat parts

Каталожный номер:M3000-1003160

Комплект:2

Примечание:

№ на схеме:11

Наименование:Valve guide

Каталожный номер:M3000-1003104A

Комплект:2

Примечание:EWP

№ на схеме:12

Наименование:Cylinder head parts

Каталожный номер:M3000-1003101G

Комплект:1

Примечание:

№ на схеме:12

Наименование:Cylinder head

Каталожный номер:M3000-1003101G

Комплект:1

Примечание:EWP

№ на схеме:13

Наименование:Plug 30

Каталожный номер:Q72230

Комплект:4

Примечание:

№ на схеме:14

Наименование:Cylinder head gasket

Каталожный номер:M3000-1003001E

Комплект:1

Примечание:

№ на схеме:15

Наименование:Exhaust valve seat ring

Каталожный номер:M3000-1003102B

Комплект:1

Примечание:

№ на схеме:16

Наименование:Exhaust valve

Каталожный номер:M3000-1003103A

Комплект:1

Примечание:

№ на схеме:17

Наименование:Intake valve

Каталожный номер:M3000-1003111B

Комплект:1

Примечание:

№ на схеме:18

Наименование:Intake seat ring

Каталожный номер:M3000-1003112C

Комплект:1

Примечание:

№ на схеме:19

Наименование:Plug 12

Каталожный номер:Q72212

Комплект:1

Примечание:

№ на схеме:20

Наименование:Plug 22

Каталожный номер:Q72222

Комплект:1

Примечание:

№ на схеме:21

Наименование:O-ring seal ring 3.55X23.6x1

Каталожный номер:YC208-C02360S

Комплект:1

Примечание:

№ на схеме:22

Наименование:Injector copper sleeve

Каталожный номер:M3000-1003119A

Комплект:1

Примечание:

№ на схеме:23

Наименование:Screw sleeve

Каталожный номер:6105QA-1003001

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt M8X60

Каталожный номер:Q1840860

Комплект:2

Примечание:
