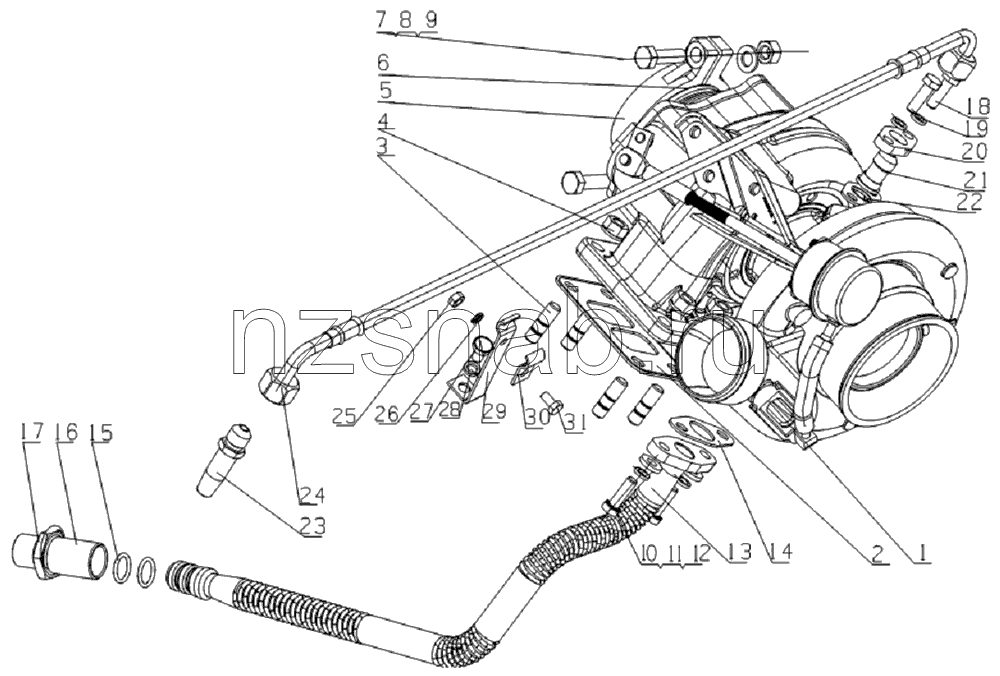

L41AA-1118000 Turbocharger assembly

← L3100-1112000 Injector assembly 231-1305000 Drain water cock assembly →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Turbocharger

Каталожный номер:L4100-1118100-181

Комплект:1

Примечание:

№ на схеме:2

Наименование:Прокладка турбокомпрессора

Каталожный номер:L3000-1118002

Комплект:1

Примечание:

№ на схеме:3

Наименование:Шпилька

Каталожный номер:L3000-1118011

Комплект:4

Примечание:

№ на схеме:4

Наименование:Гайка

Каталожный номер:M3000-1118206B

Комплект:4

Примечание:

№ на схеме:5

Наименование:Стопорное кольцо

Каталожный номер:G0100-1118072C

Комплект:2

Примечание:

№ на схеме:6

Наименование:Прокладка

Каталожный номер:G0100-1118073A

Комплект:1

Примечание:

№ на схеме:7

Наименование:Бoлт M10x35

Каталожный номер:Q150B1035TF2

Комплект:2

Примечание:

№ на схеме:8

Наименование:Шайба 10

Каталожный номер:Q40110

Комплект:2

Примечание:

№ на схеме:9

Наименование:Гайка М10

Каталожный номер:Q340B10

Комплект:2

Примечание:

№ на схеме:10

Наименование:Шайба

Каталожный номер:6105Q-3509013

Комплект:2

Примечание:

№ на схеме:11

Наименование:Шайба 8

Каталожный номер:Q40308

Комплект:2

Примечание:

№ на схеме:12

Наименование:Бoлт M8x25

Каталожный номер:Q150B0825TF2

Комплект:2

Примечание:

№ на схеме:13

Наименование:Сборочный узел сварной трубки возврата масла

Каталожный номер:L3002-1118340C

Комплект:1

Примечание:

№ на схеме:14

Наименование:Прокладка

Каталожный номер:M3600-1118301

Комплект:1

Примечание:

№ на схеме:15

Наименование:Уплoтнитeльнoe koльцo 2,65x17

Каталожный номер:YC208-B01700F

Комплект:2

Примечание:

№ на схеме:16

Наименование:Болт возврата масла

Каталожный номер:475D-1002071A

Комплект:1

Примечание:

№ на схеме:17

Наименование:Уплотнительная шайба 24

Каталожный номер:Q/YC149-24

Комплект:1

Примечание:

№ на схеме:18

Наименование:Бoлт M8x25

Каталожный номер:Q150B0825TF2

Комплект:2

Примечание:

№ на схеме:19

Наименование:Шайба 8

Каталожный номер:Q40308

Комплект:2

Примечание:

№ на схеме:20

Наименование:Фланец

Каталожный номер:475D-1118022

Комплект:1

Примечание:

№ на схеме:21

Наименование:Штуцер подачи масла

Каталожный номер:475D-1118021

Комплект:1

Примечание:

№ на схеме:22

Наименование:Шайба

Каталожный номер:150-1118031B

Комплект:1

Примечание:

№ на схеме:23

Наименование:Масловпускное соединение турбоускорителя

Каталожный номер:475D-1013019B

Комплект:1

Примечание:

№ на схеме:24

Наименование:Трубка подачи масла

Каталожный номер:B4000-1118030

Комплект:1

Примечание:

№ на схеме:25

Наименование:Гайка М6

Каталожный номер:Q340B06

Комплект:1

Примечание:

№ на схеме:26

Наименование:Шайба 6

Каталожный номер:Q40306

Комплект:1

Примечание:

№ на схеме:27

Наименование:Бoлт M8x12

Каталожный номер:Q150B0812

Комплект:1

Примечание:

№ на схеме:28

Наименование:Шайба 8

Каталожный номер:Q40308

Комплект:1

Примечание:

№ на схеме:29

Наименование:Зaжим тpyбы II

Каталожный номер:B3000-1118062

Комплект:1

Примечание:

№ на схеме:30

Наименование:Зaжим тpyбы I

Каталожный номер:B3000-1118061

Комплект:1

Примечание:

№ на схеме:31

Наименование:Бoлт M6x12

Каталожный номер:Q150B0612

Комплект:1

Примечание:
