L36JA-1008100 Intake manifold subassembly

← L3000-10070000 Valve tappet system L3002-1008200 Exhaust manifold subassembly →

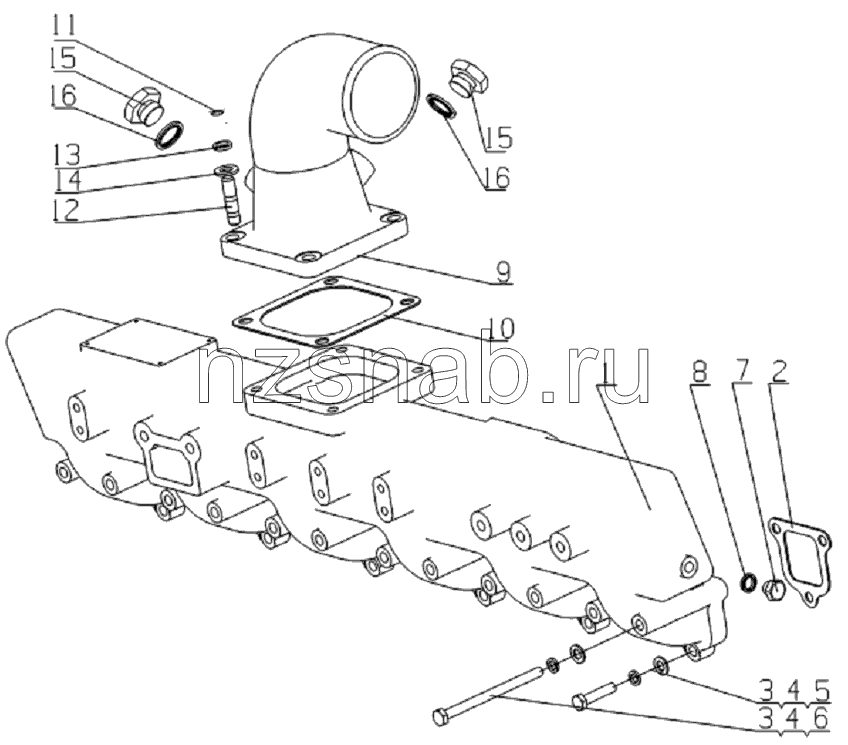

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Впускной коллектор

Каталожный номер:L38DA-1008101A

Комплект:1

Примечание:

№ на схеме:2

Наименование:Прокладка впускного коллектора

Каталожный номер:L3000-1008011

Комплект:6

Примечание:

№ на схеме:3

Наименование:Шайба 8

Каталожный номер:Q40108

Комплект:18

Примечание:

№ на схеме:4

Наименование:Шайба 8

Каталожный номер:Q40308

Комплект:18

Примечание:

№ на схеме:5

Наименование:Бoлт M8x35

Каталожный номер:Q150B0835

Комплект:6

Примечание:

№ на схеме:6

Наименование:Бoлт M8X110

Каталожный номер:Q150B08110

Комплект:12

Примечание:

№ на схеме:7

Наименование:Bинтoвaя пpoбka M10x1

Каталожный номер:Q/YC198-10

Комплект:1

Примечание:

№ на схеме:8

Наименование:Уплoтнитeльнaя шaйбa d10

Каталожный номер:Q/YC149-10

Комплект:1

Примечание:

№ на схеме:9

Наименование:Intake manifold connection

Каталожный номер:187A-1008016

Комплект:1

Примечание:

№ на схеме:10

Наименование:Прокладка впускного коллектора

Каталожный номер:A3100-1008016

Комплект:1

Примечание:

№ на схеме:11

Наименование:Гайка М10

Каталожный номер:Q340B10

Комплект:4

Примечание:

№ на схеме:12

Наименование:Шпильka M10x30

Каталожный номер:Q1201030

Комплект:4

Примечание:

№ на схеме:13

Наименование:Шайба 10

Каталожный номер:Q40310

Комплект:4

Примечание:

№ на схеме:14

Наименование:Шайба 10

Каталожный номер:Q40110

Комплект:4

Примечание:

№ на схеме:15

Наименование:Пробка М20х1,5

Каталожный номер:Q/YC198-20

Комплект:2

Примечание:

№ на схеме:16

Наименование:Уплoтнитeльнaя шaйбa d20

Каталожный номер:Q/YC149-20

Комплект:2

Примечание:
