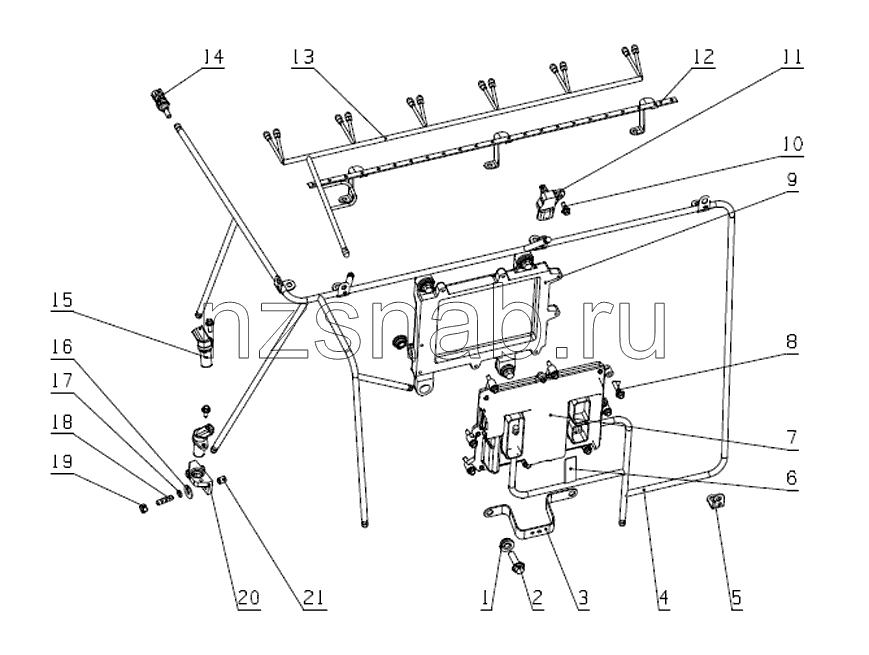

J5600-3823000 Система управления двигателем

← 1532-3800000 Датчики J5600-1002000 Блок цилиндров →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Демпфер вибраций ЭБУ

Каталожный номер:G2100-3823344

Комплект:8

Примечание:

№ на схеме:2

Наименование:Бoлт M 10x35

Каталожный номер:Q1841035

Комплект:4

Примечание:

№ на схеме:3

Наименование:Держатель проводов

Каталожный номер:J5600-3823021

Комплект:1

Примечание:

№ на схеме:4

Наименование:Провода

Каталожный номер:J5600-3823220

Комплект:1

Примечание:

№ на схеме:5

Наименование:Держатель проводов

Каталожный номер:J5600-3823031

Комплект:5

Примечание:

№ на схеме:6

Наименование:Табличка

Каталожный номер:G6000-3823353

Комплект:1

Примечание:

№ на схеме:7

Наименование:ЭБУ

Каталожный номер:G2100-3823351

Комплект:1

Примечание:

№ на схеме:8

Наименование:Бoлт M6x30

Каталожный номер:Q1840630

Комплект:8

Примечание:

№ на схеме:9

Наименование:Корпус охладителя

Каталожный номер:G2100-3823341A

Комплект:1

Примечание:

№ на схеме:10

Наименование:Бoлт M6x15

Каталожный номер:Q1840615

Комплект:3

Примечание:

№ на схеме:11

Наименование:Датчик давления и температуры наддува

Каталожный номер:G2100-3823140

Комплект:1

Примечание:

№ на схеме:12

Наименование:Держатель проводов

Каталожный номер:J5600-3823007A

Комплект:1

Примечание:

№ на схеме:13

Наименование:Провода форсунки

Каталожный номер:J5600-3823210

Комплект:1

Примечание:

№ на схеме:14

Наименование:Датчик температуры охлаждающей жидкости

Каталожный номер:G2100-3823180

Комплект:1

Примечание:

№ на схеме:15

Наименование:Датчик частоты вращения коленвала

Каталожный номер:G2100-3823170

Комплект:2

Примечание:

№ на схеме:16

Наименование:Шайба 8

Каталожный номер:Q40208

Комплект:2

Примечание:

№ на схеме:17

Наименование:Шайба 8

Каталожный номер:Q40308

Комплект:2

Примечание:

№ на схеме:18

Наименование:Шпильka M8x18

Каталожный номер:Q1200818

Комплект:2

Примечание:

№ на схеме:19

Наименование:Гайка М8

Каталожный номер:Q340B08

Комплект:2

Примечание:

№ на схеме:20

Наименование:Седло датчика

Каталожный номер:J5600-3800301A

Комплект:1

Примечание:

№ на схеме:21

Наименование:Установочная втулка седла датчика

Каталожный номер:J5600-3800302

Комплект:2

Примечание:
