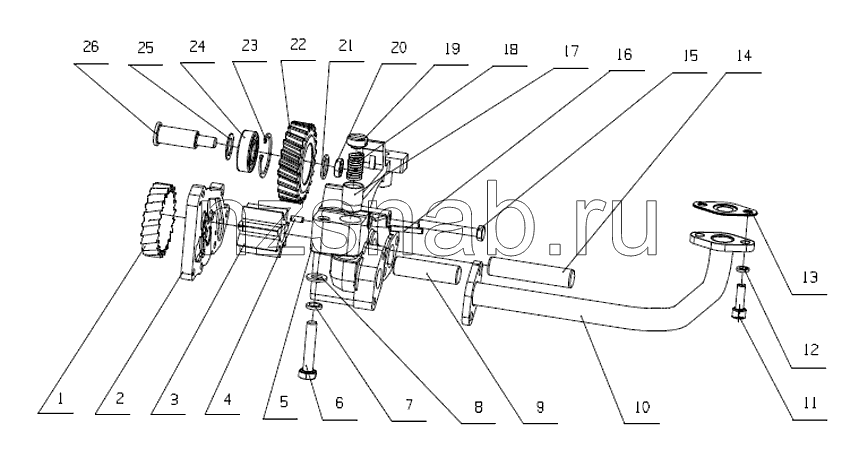

J5600-1011000 Масляный насос

← J5600-1010000 Маслоприемник A3100-1012000 Масляный фильтр →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Масляный насос

Каталожный номер:A30-1011020A

Комплект:1

Примечание:

№ на схеме:1

Наименование:Шестерня масляного насоса

Каталожный номер:A30-1011023

Комплект:1

Примечание:

№ на схеме:2

Наименование:Крышка масляного насоса

Каталожный номер:A30-1011024A

Комплект:1

Примечание:

№ на схеме:3

Наименование:Шестерня масляного насоса

Каталожный номер:A30-1011022

Комплект:2

Примечание:

№ на схеме:4

Наименование:Штифт 4x12

Каталожный номер:Q5210412

Комплект:2

Примечание:

№ на схеме:5

Наименование:Корпус масляного насоса

Каталожный номер:A30-1011021A

Комплект:1

Примечание:

№ на схеме:6

Наименование:Бoлт M10x50

Каталожный номер:Q150B1050TF2

Комплект:2

Примечание:

№ на схеме:7

Наименование:Шайба 10

Каталожный номер:Q40310

Комплект:3

Примечание:

№ на схеме:8

Наименование:Шайба 10

Каталожный номер:Q40110

Комплект:3

Примечание:

№ на схеме:9

Наименование:Вал шестерни масляного насоса

Каталожный номер:A30-1011026

Комплект:1

Примечание:

№ на схеме:10

Наименование:Трубка отвода масла

Каталожный номер:J5600-1011240A

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bинт M8x25

Каталожный номер:Q218B0825TF2

Комплект:4

Примечание:

№ на схеме:12

Наименование:Шайба 8

Каталожный номер:Q40308

Комплект:4

Примечание:

№ на схеме:13

Наименование:Узел прокладок

Каталожный номер:6105QA-1010110

Комплект:2

Примечание:

№ на схеме:14

Наименование:Вал шестерни масляного насоса

Каталожный номер:A30-1011025

Комплект:1

Примечание:

№ на схеме:15

Наименование:Бoлт M8x60

Каталожный номер:Q150B0860

Комплект:4

Примечание:

№ на схеме:16

Наименование:Штифт 5x32

Каталожный номер:Q5280532

Комплект:1

Примечание:

№ на схеме:17

Наименование:Втулка редукционного клапана

Каталожный номер:A30-1011028

Комплект:1

Примечание:

№ на схеме:18

Наименование:Пружина редукционного клапана

Каталожный номер:A30-1011029

Комплект:1

Примечание:

№ на схеме:19

Наименование:Фиксатор

Каталожный номер:A30-1011031

Комплект:1

Примечание:

№ на схеме:20

Наименование:Гaйka M10x1

Каталожный номер:Q351B10

Комплект:1

Примечание:

№ на схеме:21

Наименование:Распорная шайба

Каталожный номер:430-1011012

Комплект:1

Примечание:

№ на схеме:22

Наименование:Промежуточная шестерня масляного насоса

Каталожный номер:430-1011011

Комплект:1

Примечание:

№ на схеме:23

Наименование:Стопорное кольцо 40

Каталожный номер:Q43040

Комплект:1

Примечание:

№ на схеме:24

Наименование:Подшипник качения 6203

Каталожный номер:GB/T276-6203

Комплект:2

Примечание:

№ на схеме:25

Наименование:Шайба промежуточной шестерни

Каталожный номер:430-1011014

Комплект:1

Примечание:

№ на схеме:26

Наименование:Вал средней шестерни масляного насоса

Каталожный номер:A30-1011013

Комплект:1

Примечание:
