J5600-1002200 Шестеренчатый привод

← J5600-1002000 Блок цилиндров J5600-1003000 Головка блока цилиндров и клапанная крышка →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

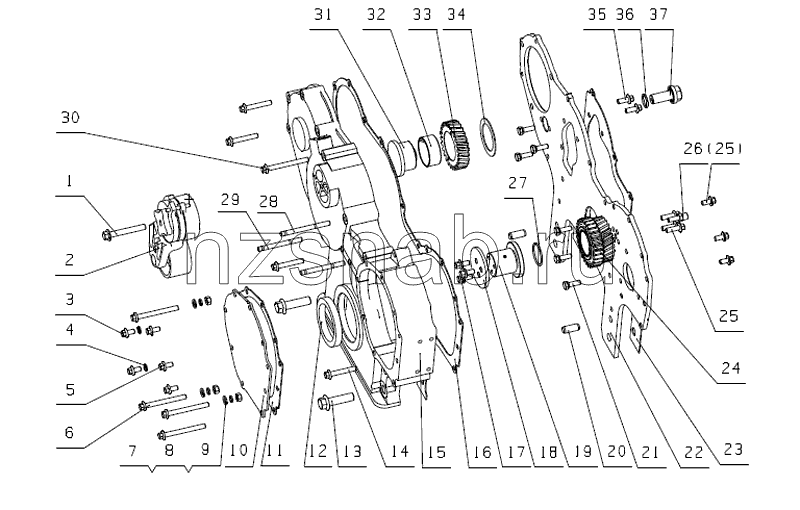

№ на схеме:

Наименование:Caльниk 70x90

Каталожный номер:YC209-B070090PR

Комплект:1

Примечание:

№ на схеме:

Наименование:Натяжитель в сборе

Каталожный номер:A3200-1002045A

Комплект:1

Примечание:

№ на схеме:1

Наименование:Бoлт M10x70

Каталожный номер:Q1841070TF2

Комплект:1

Примечание:

№ на схеме:2

Наименование:Ролик натяжителя

Каталожный номер:G0100-1002401

Комплект:1

Примечание:

№ на схеме:3

Наименование:Бoлт M8x15

Каталожный номер:Q1840815

Комплект:2

Примечание:

№ на схеме:4

Наименование:Комбинированная уплотнительная шайба 8

Каталожный номер:Q/YC149-8

Комплект:2

Примечание:

№ на схеме:5

Наименование:Бoлт M8x16

Каталожный номер:Q1840816

Комплект:3

Примечание:

№ на схеме:6

Наименование:Бoлт M8x80

Каталожный номер:Q1840880TF2

Комплект:4

Примечание:

№ на схеме:7

Наименование:Шайба 8

Каталожный номер:Q40108

Комплект:3

Примечание:

№ на схеме:8

Наименование:Шайба 8

Каталожный номер:Q40308

Комплект:3

Примечание:

№ на схеме:9

Наименование:Гайка М8

Каталожный номер:Q340B08

Комплект:3

Примечание:

№ на схеме:10

Наименование:Крышка шестерни привода ТНВД

Каталожный номер:J56QA-1002250

Комплект:1

Примечание:

№ на схеме:11

Наименование:Прокладка крышка шестерни привода ТНВД

Каталожный номер:J5600-1002255

Комплект:1

Примечание:

№ на схеме:12

Наименование:Caльниk 70x90

Каталожный номер:YC209-070090FR

Комплект:1

Примечание:

№ на схеме:13

Наименование:Бoлт M14x50

Каталожный номер:Q1841450

Комплект:2

Примечание:

№ на схеме:14

Наименование:Бoлт M8x50

Каталожный номер:Q1840850TF2

Комплект:4

Примечание:

№ на схеме:15

Наименование:Корпус шестерни ГРМ

Каталожный номер:J5600-1002201A

Комплект:1

Примечание:

№ на схеме:16

Наименование:Прокладка корпуса шестерни ГРМ

Каталожный номер:J5600-1002202

Комплект:1

Примечание:

№ на схеме:17

Наименование:Болт

Каталожный номер:Q/YC207-0816

Комплект:3

Примечание:

№ на схеме:18

Наименование:Пластина промежуточной шестерни

Каталожный номер:J5600-1002311

Комплект:1

Примечание:

№ на схеме:19

Наименование:Вал промежуточной шестерни

Каталожный номер:J5600-1002306

Комплект:1

Примечание:

№ на схеме:20

Наименование:Штифт 12x30

Каталожный номер:Q5211230

Комплект:2

Примечание:

№ на схеме:21

Наименование:Бoлт M8x25

Каталожный номер:Q150B0825TF2

Комплект:6

Примечание:

№ на схеме:22

Наименование:Крышка корпуса шестерни ГРМ

Каталожный номер:J5600-1002203A

Комплект:1

Примечание:

№ на схеме:23

Наименование:Прокладка кожуха распределительной шестерни

Каталожный номер:L3001-1002032

Комплект:1

Примечание:

№ на схеме:24

Наименование:Промежуточная шестерня

Каталожный номер:J5600-1002350

Комплект:1

Примечание:

№ на схеме:25

Наименование:Бoлт M8x25

Каталожный номер:Q1840825TF2

Комплект:6

Примечание:

№ на схеме:26

Наименование:Соединитель

Каталожный номер:J5600-1111304

Комплект:1

Примечание:

№ на схеме:27

Наименование:Уплoтнитeльнoe koльцo 2,65x42,5

Каталожный номер:YC208-B04250F

Комплект:1

Примечание:

№ на схеме:28

Наименование:Шпильka M8x85

Каталожный номер:Q1200885

Комплект:1

Примечание:

№ на схеме:29

Наименование:Шпильka M8x75

Каталожный номер:Q1200875

Комплект:2

Примечание:

№ на схеме:30

Наименование:Бoлт M8x80

Каталожный номер:Q1840880TF2

Комплект:1

Примечание:

№ на схеме:31

Наименование:Вал промежуточной шестерни возд. компрессора

Каталожный номер:L3000-1002084

Комплект:1

Примечание:

№ на схеме:32

Наименование:Втулка промежуточной шестерни

Каталожный номер:231-1002083

Комплект:1

Примечание:

№ на схеме:33

Наименование:Промежуточная шестерня воздушного компрессора

Каталожный номер:A3000-1002042

Комплект:1

Примечание:

№ на схеме:34

Наименование:Пластина промежуточной шестерни

Каталожный номер:231-1002087

Комплект:1

Примечание:

№ на схеме:35

Наименование:Бoлт M8x20

Каталожный номер:Q1840820TF2

Комплект:2

Примечание:

№ на схеме:36

Наименование:Уплoтнитeльнoe koльцo 2,65x20

Каталожный номер:YC208-B02000F

Комплект:1

Примечание:

№ на схеме:37

Наименование:Болт вала промежуточной шестерни

Каталожный номер:A3000-1002085B

Комплект:1

Примечание:
