A3100-1013000A Масляный радиатор

← A3100-1012000 Масляный фильтр J5600-1014000 Вентиляция картера →

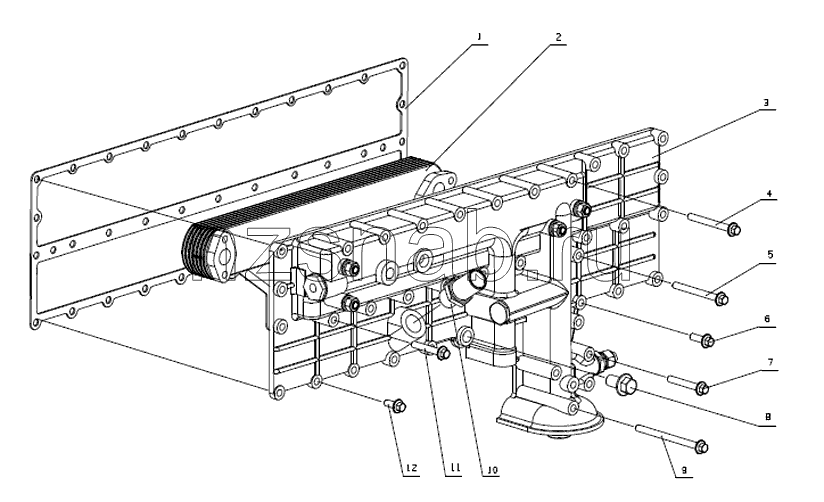

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Масляный радиатор

Каталожный номер:A3100-1013010D

Комплект:1

Примечание:

№ на схеме:1

Наименование:Прокладка масляного радиатора

Каталожный номер:A3100-1013001A

Комплект:1

Примечание:

№ на схеме:2

Наименование:Охладитель масла

Каталожный номер:A3000-1013020

Комплект:1

Примечание:

№ на схеме:3

Наименование:Крышка масляного радиатора

Каталожный номер:A3100-1013011D

Комплект:1

Примечание:

№ на схеме:4

Наименование:Бoлт M8x75

Каталожный номер:Q1840875TF2

Комплект:7

Примечание:

№ на схеме:5

Наименование:Бoлт M8x80

Каталожный номер:Q1840880TF2

Комплект:3

Примечание:

№ на схеме:6

Наименование:Бoлт M8x25

Каталожный номер:Q1840825TF2

Комплект:14

Примечание:

№ на схеме:7

Наименование:Бoлт M8x55

Каталожный номер:Q1840855

Комплект:2

Примечание:

№ на схеме:8

Наименование:Бoлт M14x25

Каталожный номер:Q1841425

Комплект:1

Примечание:

№ на схеме:9

Наименование:Бoлт M8x110

Каталожный номер:Q18408110

Комплект:1

Примечание:

№ на схеме:10

Наименование:Болт возврата масла

Каталожный номер:475D-1002071A

Комплект:1

Примечание:

№ на схеме:11

Наименование:Бoлт M8x50

Каталожный номер:Q1840850

Комплект:7

Примечание:

№ на схеме:12

Наименование:Бoлт M8x20

Каталожный номер:Q1840820

Комплект:4

Примечание:
