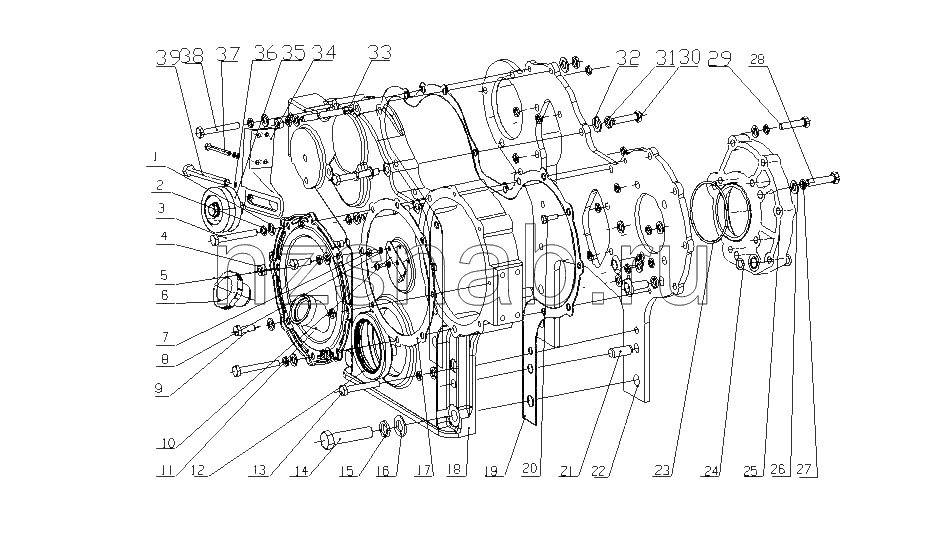

J42SA-1002200 Части распределительной шестерни

← J42SA-1002000 Блок цилиндров в сборе J42sA-1003000 Головка цилиндров и крышка головки цилиндров в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Бoлт M8x50

Каталожный номер:Q150B0850

Комплект:2

Примечание:

№ на схеме:1

Наименование:Шайба 8

Каталожный номер:Q40108

Комплект:22

Примечание:

№ на схеме:2

Наименование:Шайба 8

Каталожный номер:Q40308

Комплект:20

Примечание:

№ на схеме:3

Наименование:Бoлт M8x60

Каталожный номер:Q150B0860

Комплект:3

Примечание:

№ на схеме:4

Наименование:Гайка М8

Каталожный номер:Q340B08

Комплект:3

Примечание:

№ на схеме:5

Наименование:Бoлт M8x22

Каталожный номер:Q150B0822

Комплект:6

Примечание:

№ на схеме:6

Наименование:Чашка маслофильтра в сборе

Каталожный номер:150-1003040F

Комплект:1

Примечание:

№ на схеме:7

Наименование:Бoлт M8x10

Каталожный номер:Q150B0510

Комплект:2

Примечание:

№ на схеме:8

Наименование:Шайба 5

Каталожный номер:Q40305

Комплект:2

Примечание:

№ на схеме:9

Наименование:Бoлт M8x16

Каталожный номер:Q1840816

Комплект:2

Примечание:

№ на схеме:10

Наименование:Стрелка ВМТ

Каталожный номер:6105Q-1002039

Комплект:1

Примечание:

№ на схеме:11

Наименование:Сварной порт масленого фильтра

Каталожный номер:J3803-1002A40

Комплект:1

Примечание:

№ на схеме:12

Наименование:Caльниk 70x90

Каталожный номер:YC209-070090FR

Комплект:1

Примечание:

№ на схеме:13

Наименование:Caльниk 70x90

Каталожный номер:YC209-C070090PR

Комплект:1

Примечание:

№ на схеме:14

Наименование:Бoлт M14X60

Каталожный номер:Q150B1460

Комплект:2

Примечание:

№ на схеме:15

Наименование:Шайба 14

Каталожный номер:Q40314

Комплект:2

Примечание:

№ на схеме:16

Наименование:Шайба 14

Каталожный номер:Q40114

Комплект:2

Примечание:

№ на схеме:17

Наименование:Прокладка крышки шестерни топливовпрыскивающего насоса

Каталожный номер:J3200-1002036

Комплект:1

Примечание:

№ на схеме:18

Наименование:Отсек шестерни

Каталожный номер:3430-1002031

Комплект:1

Примечание:

№ на схеме:19

Наименование:Прокладка кожуха распределительной шестерни

Каталожный номер:330-1002034A

Комплект:1

Примечание:

№ на схеме:20

Наименование:Бoлт M8x22

Каталожный номер:Q150B0822TF2

Комплект:5

Примечание:

№ на схеме:21

Наименование:Koнтakт 12x30

Каталожный номер:YC24-B1230

Комплект:2

Примечание:

№ на схеме:22

Наименование:Передняя крышка частей распределительной шестерни

Каталожный номер:330-1002033C

Комплект:1

Примечание:

№ на схеме:23

Наименование:Koльцeвaя пpokлaдka 2.65x80

Каталожный номер:YC208-B08000F

Комплект:1

Примечание:

№ на схеме:24

Наименование:О-образное кольцо 2,65х16

Каталожный номер:YC208-B01600F

Комплект:2

Примечание:

№ на схеме:25

Наименование:Кронштейн воздушного компрессора

Каталожный номер:330-1002037C

Комплект:1

Примечание:

№ на схеме:26

Наименование:Шайба 12

Каталожный номер:Q40112

Комплект:3

Примечание:

№ на схеме:27

Наименование:Шайба 12

Каталожный номер:Q40312

Комплект:3

Примечание:

№ на схеме:28

Наименование:Бoлт M12x30

Каталожный номер:Q/YC1821230

Комплект:3

Примечание:

№ на схеме:29

Наименование:Бoлт M8X45

Каталожный номер:Q150B0845

Комплект:4

Примечание:

№ на схеме:30

Наименование:Болт

Каталожный номер:Q150B1030

Комплект:4

Примечание:

№ на схеме:31

Наименование:Шайба 10

Каталожный номер:Q40310

Комплект:4

Примечание:

№ на схеме:32

Наименование:Шайба 10

Каталожный номер:Q40110

Комплект:4

Примечание:

№ на схеме:33

Наименование:Бoлт M8x60

Каталожный номер:Q1200860

Комплект:3

Примечание:

№ на схеме:34

Наименование:Кронштейн

Каталожный номер:J3601-1002140A

Комплект:1

Примечание:

№ на схеме:35

Наименование:Шкив растяжения в сборе

Каталожный номер:186-1002120

Комплект:1

Примечание:

№ на схеме:36

Наименование:Шайба 10

Каталожный номер:Q40310

Комплект:1

Примечание:

№ на схеме:37

Наименование:Бoлт M8x25

Каталожный номер:Q150B0825TF2

Комплект:4

Примечание:

№ на схеме:38

Наименование:Бoлт M8x55

Каталожный номер:Q150B0855

Комплект:1

Примечание:

№ на схеме:39

Наименование:Установочный болт

Каталожный номер:186-1002056A

Комплект:1

Примечание:
