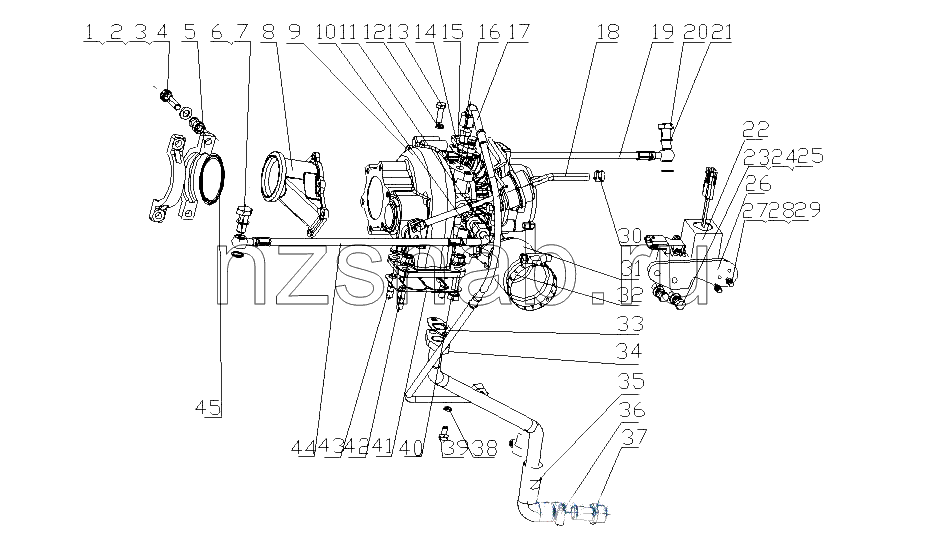

G6400-1118000 Часть турбоускорителя

← G3900-1113000 Устройство топливоснабжения в сборе G3900-1205000 Каталитический конвертер в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Бoлт M10x40

Каталожный номер:Q150B1040

Комплект:2

Примечание:

№ на схеме:2

Наименование:Шайба 10

Каталожный номер:Q40110

Комплект:

Примечание:

№ на схеме:3

Наименование:Шайба 10

Каталожный номер:Q40310

Комплект:

Примечание:

№ на схеме:4

Наименование:Гайка М10

Каталожный номер:Q340B10

Комплект:2

Примечание:

№ на схеме:5

Наименование:Пружинное кольцо

Каталожный номер:231-1118084

Комплект:2

Примечание:

№ на схеме:6

Наименование:Бoлт M14x1.5

Каталожный номер:Q/YC901-1C1415

Комплект:1

Примечание:

№ на схеме:7

Наименование:Комбинированная уплотнительная шайба 14

Каталожный номер:Q/YC149-14

Комплект:

Примечание:

№ на схеме:8

Наименование:Промежуточный выступ турбоускорителя

Каталожный номер:188A-1118081

Комплект:1

Примечание:

№ на схеме:9

Наименование:Турбонагнетатель

Каталожный номер:G6400-1118100-135

Комплект:1

Примечание:

№ на схеме:10

Наименование:Шайба 18

Каталожный номер:Q/YC901-3C18

Комплект:

Примечание:

№ на схеме:11

Наименование:Водовпускной и выпускной соеденитель турбоускорителя

Каталожный номер:G4200-1118061A

Комплект:2

Примечание:

№ на схеме:12

Наименование:Бoлт M8x25

Каталожный номер:Q150B0825TF2

Комплект:2

Примечание:

№ на схеме:13

Наименование:Шайба 8

Каталожный номер:Q40308

Комплект:

Примечание:

№ на схеме:14

Наименование:Шайба

Каталожный номер:150-1118031B

Комплект:1

Примечание:

№ на схеме:15

Наименование:Фланец

Каталожный номер:475D-1118022

Комплект:1

Примечание:

№ на схеме:16

Наименование:Штуцер подачи масла

Каталожный номер:475D-1118021

Комплект:1

Примечание:

№ на схеме:17

Наименование:Впускная трубка маслопровода турбонагнетателя

Каталожный номер:G4200-1118030A

Комплект:1

Примечание:

№ на схеме:18

Наименование:Вентиляционный шланг устойчивого к перенапряжениям клапана

Каталожный номер:G5900-1008019

Комплект:1

Примечание:

№ на схеме:19

Наименование:водовыпускная трубка

Каталожный номер:G4200-1118007A

Комплект:1

Примечание:

№ на схеме:20

Наименование:Болт с водяной канавкой

Каталожный номер:6QA6-1307017

Комплект:1

Примечание:

№ на схеме:21

Наименование:Комбинированная уплотнительная шайба 14

Каталожный номер:Q/YC149-14

Комплект:

Примечание:

№ на схеме:22

Наименование:Клапан регулирующий

Каталожный номер:G5900-1118080

Комплект:

Примечание:

№ на схеме:23

Наименование:Бoлт M8x16

Каталожный номер:Q150B0816

Комплект:2

Примечание:

№ на схеме:24

Наименование:Шайба 8

Каталожный номер:Q40308

Комплект:

Примечание:

№ на схеме:25

Наименование:Шайба 8

Каталожный номер:Q40108

Комплект:

Примечание:

№ на схеме:26

Наименование:Кронштеин клапана контроля прохода

Каталожный номер:G5900-1118081

Комплект:1

Примечание:

№ на схеме:27

Наименование:Бoлт M4X12

Каталожный номер:Q150B0412

Комплект:2

Примечание:

№ на схеме:28

Наименование:Шайба 4

Каталожный номер:Q40304

Комплект:

Примечание:

№ на схеме:29

Наименование:Шайба 4

Каталожный номер:Q40104

Комплект:

Примечание:

№ на схеме:30

Наименование:Петля обруча

Каталожный номер:Q673B11

Комплект:4

Примечание:

№ на схеме:31

Наименование:Волнистая шайба

Каталожный номер:150-1008018

Комплект:

Примечание:

№ на схеме:32

Наименование:Петля обруча

Каталожный номер:Q67683

Комплект:2

Примечание:

№ на схеме:33

Наименование:Прокладка

Каталожный номер:150-1118051B

Комплект:

Примечание:

№ на схеме:34

Наименование:Сварная трубка возврата масла

Каталожный номер:237-1118060A

Комплект:1

Примечание:

№ на схеме:35

Наименование:Изогнутая резиновая трубка

Каталожный номер:150-1118052A

Комплект:

Примечание:

№ на схеме:36

Наименование:Петля обруча 32

Каталожный номер:Q67632

Комплект:2

Примечание:

№ на схеме:37

Наименование:Коническое соединение труб

Каталожный номер:150-1118053

Комплект:1

Примечание:

№ на схеме:38

Наименование:Шайба 10

Каталожный номер:Q40310

Комплект:2

Примечание:

№ на схеме:39

Наименование:Бoлт M10x25

Каталожный номер:Q150B1025

Комплект:2

Примечание:

№ на схеме:40

Наименование:Болт

Каталожный номер:231-1118013

Комплект:1

Примечание:

№ на схеме:41

Наименование:Прокладка турбонагнетателя

Каталожный номер:150-1118012

Комплект:

Примечание:

№ на схеме:42

Наименование:Гайка

Каталожный номер:M3000-1008206B

Комплект:4

Примечание:

№ на схеме:43

Наименование:Шпилька

Каталожный номер:150-1118011

Комплект:3

Примечание:

№ на схеме:44

Наименование:Водовпускной шланг турбоускорителя

Каталожный номер:G4200-1118040A

Комплект:1

Примечание:

№ на схеме:45

Наименование:Уплотнительная шайба

Каталожный номер:231-1118083

Комплект:

Примечание:
