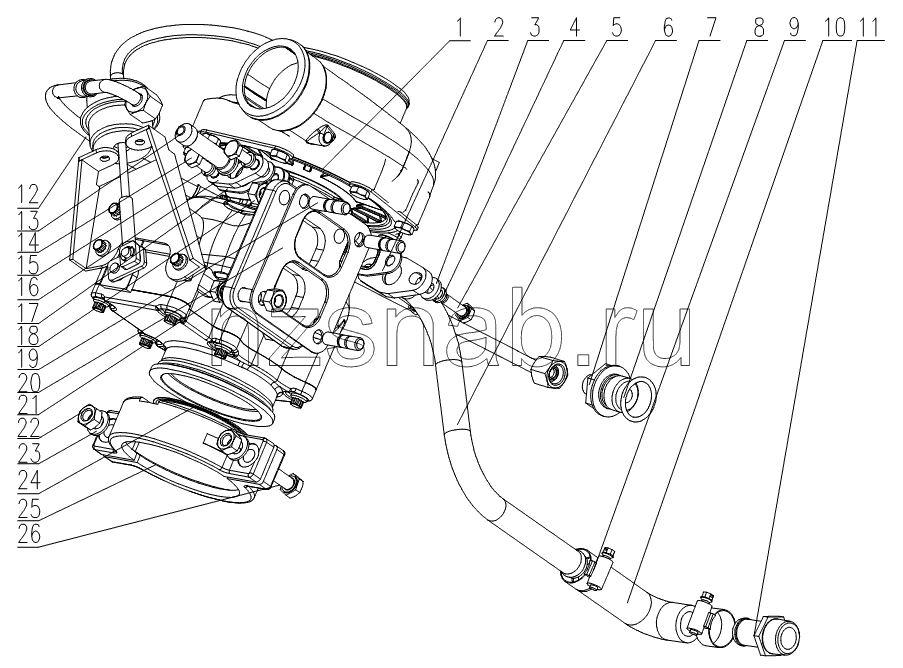

G60AB-1118000 Turbocharger assembly

← G6000-1112000 Fuel Injector assembly 231-1305000 Water Drain Cock →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Turbocharger

Каталожный номер:G5800-1118020A

Комплект:1

Примечание:

№ на схеме:2

Наименование:Прокладка

Каталожный номер:B3000-1118041

Комплект:1

Примечание:

№ на схеме:3

Наименование:Шайба

Каталожный номер:6105Q-3509013

Комплект:2

Примечание:

№ на схеме:4

Наименование:Шайба 8

Каталожный номер:Q40308

Комплект:2

Примечание:

№ на схеме:5

Наименование:Бoлт M8x25

Каталожный номер:Q150B0825

Комплект:2

Примечание:

№ на схеме:6

Наименование:Сварной элемент возврата масла

Каталожный номер:G4400-1118060A

Комплект:1

Примечание:

№ на схеме:7

Наименование:Соединение трубки впуска масла турбоускорителя

Каталожный номер:G5200-1013045A

Комплект:1

Примечание:

№ на схеме:8

Наименование:Кольцевая прокладка

Каталожный номер:YC208-C02800F

Комплект:1

Примечание:

№ на схеме:9

Наименование:Петля обруча 32

Каталожный номер:Q67632

Комплект:2

Примечание:

№ на схеме:10

Наименование:Изогнутая резиновая трубка

Каталожный номер:150-1118052A

Комплект:1

Примечание:

№ на схеме:11

Наименование:Коническое соединение труб

Каталожный номер:150-1118053

Комплект:1

Примечание:

№ на схеме:12

Наименование:Впускная трубка маслопровода турбонагнетателя

Каталожный номер:G5200-1118040

Комплект:1

Примечание:

№ на схеме:13

Наименование:Шланг подачи масла

Каталожный номер:G5200-1118021

Комплект:1

Примечание:

№ на схеме:14

Наименование:Бoлт M8x25

Каталожный номер:Q150B0825

Комплект:2

Примечание:

№ на схеме:15

Наименование:Шайба 8

Каталожный номер:Q40308

Комплект:2

Примечание:

№ на схеме:16

Наименование:Фланец

Каталожный номер:475D-1118022

Комплект:1

Примечание:

№ на схеме:17

Наименование:Шайба

Каталожный номер:150-1118031B

Комплект:1

Примечание:

№ на схеме:18

Наименование:Гайка М10х1

Каталожный номер:Q341B10

Комплект:4

Примечание:

№ на схеме:19

Наименование:Шпилька

Каталожный номер:150-1118011

Комплект:3

Примечание:

№ на схеме:20

Наименование:Прокладка турбонагнетателя

Каталожный номер:G4600-1118012

Комплект:1

Примечание:

№ на схеме:21

Наименование:Болт

Каталожный номер:231-1118013

Комплект:1

Примечание:

№ на схеме:22

Наименование:Гайка М10

Каталожный номер:Q340B10

Комплект:2

Примечание:

№ на схеме:23

Наименование:Шайба 10

Каталожный номер:Q40110

Комплект:2

Примечание:

№ на схеме:24

Наименование:Прокладка

Каталожный номер:A30-1118022

Комплект:1

Примечание:

№ на схеме:25

Наименование:Турбинное заднее стопорное кольцо

Каталожный номер:A30-1008024A

Комплект:2

Примечание:

№ на схеме:26

Наименование:Бoлт M10x40

Каталожный номер:Q150B1040TF2

Комплект:2

Примечание:
