G0401-1008100 Intake manifold assembly

← B30-1007000 Valve train system G0100-1008200 Exhaust manifold assembly →

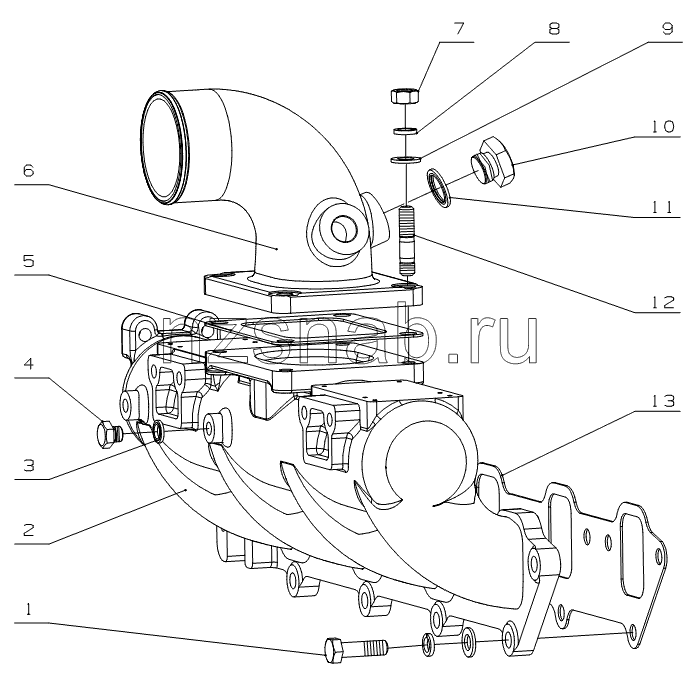

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Бoлт M10x35

Каталожный номер:Q150B1035

Комплект:14

Примечание:

№ на схеме:2

Наименование:Air inlet pipe

Каталожный номер:E0200-1008101

Комплект:1

Примечание:

№ на схеме:3

Наименование:Уплoтнитeльнaя шaйбa d10

Каталожный номер:Q/YC149-10

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bинтoвaя пpoбka M10x1

Каталожный номер:Q/YC198-10

Комплект:1

Примечание:

№ на схеме:5

Наименование:Intake joint pipe washer

Каталожный номер:1530-1008105C

Комплект:1

Примечание:

№ на схеме:6

Наименование:Впускной трубопровод

Каталожный номер:G02B0-1008017A

Комплект:1

Примечание:

№ на схеме:7

Наименование:Гайка М10

Каталожный номер:Q340B10

Комплект:4

Примечание:

№ на схеме:8

Наименование:Шайба 10

Каталожный номер:Q40310

Комплект:18

Примечание:

№ на схеме:9

Наименование:Шайба 10

Каталожный номер:Q40110

Комплект:18

Примечание:

№ на схеме:10

Наименование:Пробка М20х1,5

Каталожный номер:Q/YC198-20

Комплект:3

Примечание:

№ на схеме:11

Наименование:Seal ring 20

Каталожный номер:Q/YC 149-20

Комплект:3

Примечание:

№ на схеме:12

Наименование:Шпильka M10x30

Каталожный номер:Q1201030TF2

Комплект:4

Примечание:

№ на схеме:13

Наименование:Прокладка впускной воздушной трубки

Каталожный номер:G0100-1008104A

Комплект:1

Примечание:
