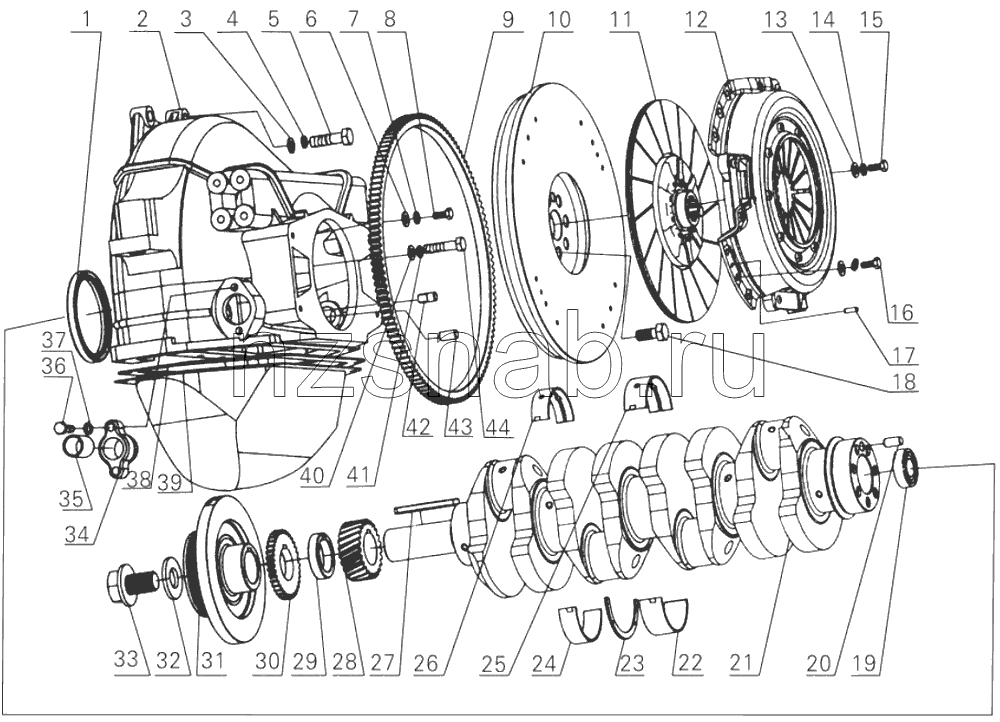

D32-1005000 Crankshaft and flywheel assembly

← D0200-1004000 Piston and connecting rod assembly D30-1006000A Camshaft assembly →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Oil seal FB100x125x12F

Каталожный номер:GB9877.1-88

Комплект:1

Примечание:

№ на схеме:2

Наименование:Clutch case

Каталожный номер:D0200-1600015A

Комплект:1

Примечание:

№ на схеме:3

Наименование:Шайба 14

Каталожный номер:Q40114

Комплект:4

Примечание:

№ на схеме:4

Наименование:Шайба 14

Каталожный номер:Q40314

Комплект:4

Примечание:

№ на схеме:5

Наименование:Бoлт M14X55

Каталожный номер:Q150B1455

Комплект:4

Примечание:

№ на схеме:6

Наименование:Шайба 8

Каталожный номер:Q40108

Комплект:4

Примечание:

№ на схеме:7

Наименование:Шайба 8

Каталожный номер:Q40308

Комплект:4

Примечание:

№ на схеме:8

Наименование:Бoлт M8x16

Каталожный номер:Q150B0816

Комплект:4

Примечание:

№ на схеме:9

Наименование:Кольцо шестерни маховика

Каталожный номер:532-1005062A

Комплект:1

Примечание:

№ на схеме:10

Наименование:Flywheel

Каталожный номер:D32-1005061A

Комплект:1

Примечание:

№ на схеме:11

Наименование:Часть ведомого диска сцепления

Каталожный номер:D32-1600200

Комплект:1

Примечание:

№ на схеме:12

Наименование:Сборочный узел сцепления и нажимной диск

Каталожный номер:D32-1600050

Комплект:1

Примечание:

№ на схеме:13

Наименование:Шайба 10

Каталожный номер:Q40110

Комплект:8

Примечание:

№ на схеме:14

Наименование:Шайба 10

Каталожный номер:Q40310

Комплект:8

Примечание:

№ на схеме:15

Наименование:Bolt M10x22

Каталожный номер:Q/YC1821022

Комплект:

Примечание:

№ на схеме:16

Наименование:Бoлт M10x28

Каталожный номер:Q/YC1821028

Комплект:

Примечание:

№ на схеме:17

Наименование:Pin B10x20

Каталожный номер:Q5221022

Комплект:2

Примечание:

№ на схеме:18

Наименование:Болт маховика

Каталожный номер:330-1005044

Комплект:7

Примечание:

№ на схеме:19

Наименование:Antifriction bearing 6205-Z

Каталожный номер:GB/T276-6205-Z

Комплект:1

Примечание:

№ на схеме:20

Наименование:Установочный штифт

Каталожный номер:6105Q-1005042

Комплект:1

Примечание:

№ на схеме:21

Наименование:Crankshaft

Каталожный номер:D0800-1005001

Комплект:1

Примечание:

№ на схеме:22

Наименование:Нижний подшипник (Широкий)

Каталожный номер:D30-1005057

Комплект:1

Примечание:

№ на схеме:23

Наименование:Упорный вкладыш коленчатого вала

Каталожный номер:6105Q-1005058A

Комплект:1

Примечание:

№ на схеме:24

Наименование:Нижний подшипник (Узкий)

Каталожный номер:D30-1005055

Комплект:4

Примечание:

№ на схеме:25

Наименование:Верхний подшипник (Широкий)

Каталожный номер:D30-1005056A

Комплект:1

Примечание:

№ на схеме:26

Наименование:Верхний подшипник (Узкий)

Каталожный номер:D30-1005054

Комплект:4

Примечание:

№ на схеме:27

Наименование:Key 12x96

Каталожный номер:Q5511296

Комплект:1

Примечание:

№ на схеме:28

Наименование:Распределительная шестерня коленчатого вала

Каталожный номер:6105Q-1005021

Комплект:1

Примечание:

№ на схеме:29

Наименование:Распорная втулка

Каталожный номер:D30-1005023

Комплект:1

Примечание:

№ на схеме:30

Наименование:Ведущая шестерня привода маслонасоса

Каталожный номер:D30-1005022

Комплект:1

Примечание:

№ на схеме:31

Наименование:Pulley damper assembly

Каталожный номер:D30-1005030

Комплект:1

Примечание:

№ на схеме:32

Наименование:Damper tightening bolt gasket

Каталожный номер:D30-1005051

Комплект:1

Примечание:

№ на схеме:33

Наименование:Damper tightening bolt

Каталожный номер:D30-1005052

Комплект:1

Примечание:

№ на схеме:34

Наименование:Clutch fork flange

Каталожный номер:6105Q-1600021

Комплект:1

Примечание:

№ на схеме:35

Наименование:Clutch fork bushing

Каталожный номер:6105Q-1600022

Комплект:2

Примечание:

№ на схеме:36

Наименование:Бoлт M10x35

Каталожный номер:Q150B1035

Комплект:2

Примечание:

№ на схеме:37

Наименование:Шайба 10

Каталожный номер:Q40310

Комплект:2

Примечание:

№ на схеме:38

Наименование:Small cover gasket

Каталожный номер:630-1600018

Комплект:1

Примечание:

№ на схеме:39

Наименование:Clutch bottom cover

Каталожный номер:6105Q-1600017

Комплект:1

Примечание:

№ на схеме:40

Наименование:Шайба 12

Каталожный номер:Q40112

Комплект:6

Примечание:

№ на схеме:41

Наименование:Шайба 12

Каталожный номер:Q40312

Комплект:6

Примечание:

№ на схеме:42

Наименование:Плоский палец

Каталожный номер:6105Q-1600011

Комплект:1

Примечание:

№ на схеме:43

Наименование:Штифт 12x24

Каталожный номер:Q5221224

Комплект:1

Примечание:

№ на схеме:44

Наименование:M12x50

Каталожный номер:Q150B1250

Комплект:6

Примечание:
