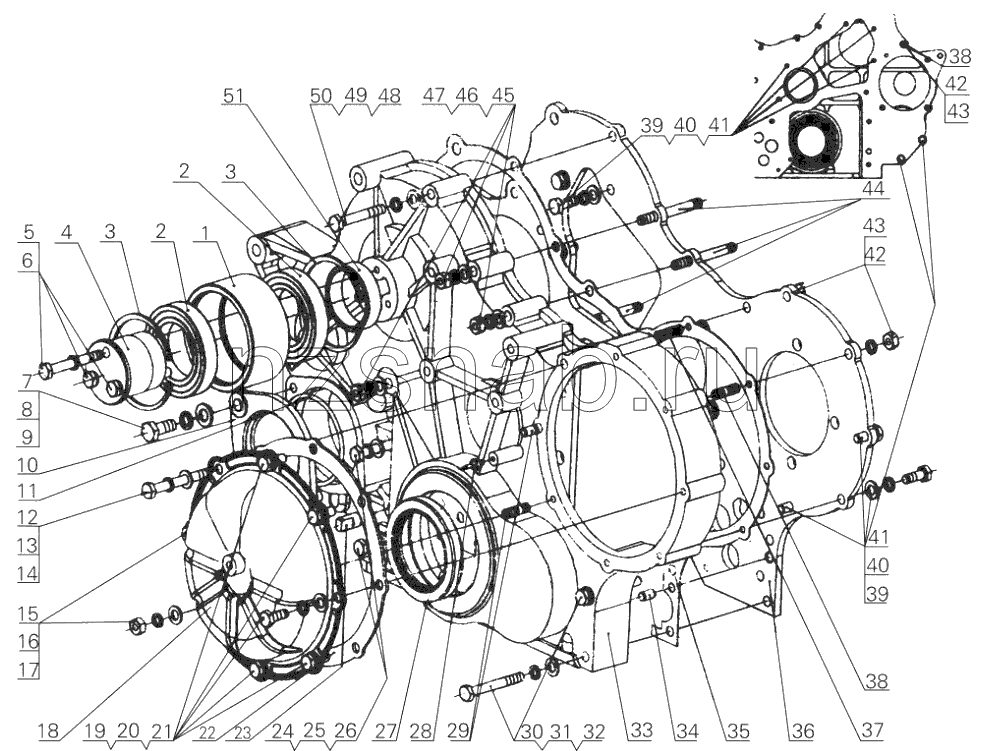

D30-1002030A Timing gear housing parts

← D0200-1002000 Cylinder block assembly D0300-1003000 Cylinder head assembly →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Промежуточная шестерня мультипояса

Каталожный номер:D30-1002211B

Комплект:1

Примечание:

№ на схеме:2

Наименование:Beнeц paдиaльнoгo шapиkoвoгo пoдшипниka 6010-2RS

Каталожный номер:GB/T276-6010-2RS

Комплект:2

Примечание:

№ на схеме:3

Наименование:Стопорное кольцо

Каталожный номер:Q43080

Комплект:2

Примечание:

№ на схеме:4

Наименование:Вал промежуточной шестерни мультипояса

Каталожный номер:D30-1002213B

Комплект:1

Примечание:

№ на схеме:5

Наименование:Шайба 8

Каталожный номер:Q40308

Комплект:3

Примечание:

№ на схеме:6

Наименование:Бoлт M8x65

Каталожный номер:Q150B0865

Комплект:3

Примечание:

№ на схеме:7

Наименование:Шайба 10

Каталожный номер:Q40110

Комплект:2

Примечание:

№ на схеме:8

Наименование:Шайба 10

Каталожный номер:Q40310

Комплект:2

Примечание:

№ на схеме:9

Наименование:Бoлт M10x25

Каталожный номер:Q150B1025

Комплект:2

Примечание:

№ на схеме:10

Наименование:Пластина крышки насоса рулевого механизма

Каталожный номер:D30-1002038

Комплект:1

Примечание:

№ на схеме:11

Наименование:Koльцeвaя пpokлaдka 75x2.65

Каталожный номер:GB3452.1--26507500

Комплект:1

Примечание:

№ на схеме:12

Наименование:Шайба 8

Каталожный номер:Q40108

Комплект:1

Примечание:

№ на схеме:13

Наименование:Шайба 8

Каталожный номер:Q40308

Комплект:1

Примечание:

№ на схеме:14

Наименование:Болт

Каталожный номер:Q150B0870

Комплект:1

Примечание:

№ на схеме:15

Наименование:Шайба 8

Каталожный номер:Q40108

Комплект:1

Примечание:

№ на схеме:16

Наименование:Шайба 8

Каталожный номер:Q40308

Комплект:1

Примечание:

№ на схеме:17

Наименование:Гайка М8

Каталожный номер:Q340B08

Комплект:2

Примечание:

№ на схеме:18

Наименование:Fuel injection pump gear cover parts

Каталожный номер:30-1002040

Комплект:1

Примечание:

№ на схеме:19

Наименование:Шайба 8

Каталожный номер:Q40108

Комплект:5

Примечание:

№ на схеме:20

Наименование:Шайба 8

Каталожный номер:Q40308

Комплект:5

Примечание:

№ на схеме:21

Наименование:Болт М8х20

Каталожный номер:Q150B0820

Комплект:5

Примечание:

№ на схеме:22

Наименование:Прокладка крышки шестерни ТНВД

Каталожный номер:D30-1002036

Комплект:1

Примечание:

№ на схеме:23

Наименование:Табличный штырек

Каталожный номер:6105Q-1600011

Комплект:1

Примечание:

№ на схеме:24

Наименование:Шайба 8

Каталожный номер:Q40108

Комплект:2

Примечание:

№ на схеме:25

Наименование:Шайба 8

Каталожный номер:Q40308

Комплект:2

Примечание:

№ на схеме:26

Наименование:Бoлт M8x50

Каталожный номер:Q150B0850

Комплект:2

Примечание:

№ на схеме:27

Наименование:Seal ring FB65x90x12F

Каталожный номер:GB/T9877.1-FB659012F

Комплект:1

Примечание:

№ на схеме:28

Наименование:Датчик верхней мертвой точки

Каталожный номер:D30-1002037

Комплект:1

Примечание:

№ на схеме:29

Наименование:Бoлт M8x16

Каталожный номер:Q1200816

Комплект:2

Примечание:

№ на схеме:30

Наименование:Шайба 8

Каталожный номер:Q40108

Комплект:2

Примечание:

№ на схеме:31

Наименование:Шайба 8

Каталожный номер:Q40308

Комплект:2

Примечание:

№ на схеме:32

Наименование:Бoлт M8x65

Каталожный номер:Q150B0865

Комплект:2

Примечание:

№ на схеме:33

Наименование:Крышка кожуха распределительной шестерни

Каталожный номер:D30-1002031C

Комплект:1

Примечание:

№ на схеме:34

Наименование:Pin 8x14

Каталожный номер:Q5220814

Комплект:1

Примечание:

№ на схеме:35

Наименование:Прокладка крышки кожуха распределительной шестерни

Каталожный номер:D30-1002034C

Комплект:1

Примечание:

№ на схеме:36

Наименование:Gear housing cover

Каталожный номер:D30-1002033C

Комплект:1

Примечание:

№ на схеме:37

Наименование:Шпильka M8x18

Каталожный номер:Q1200818

Комплект:1

Примечание:

№ на схеме:38

Наименование:Шпильka M8x20

Каталожный номер:Q1200820

Комплект:2

Примечание:

№ на схеме:39

Наименование:Шайба 8

Каталожный номер:Q40108

Комплект:10

Примечание:

№ на схеме:40

Наименование:Шайба 8

Каталожный номер:Q40308

Комплект:10

Примечание:

№ на схеме:41

Наименование:Бoлт M8x22

Каталожный номер:Q150B0822

Комплект:10

Примечание:

№ на схеме:42

Наименование:Шайба 8

Каталожный номер:Q40308

Комплект:3

Примечание:

№ на схеме:43

Наименование:Гайка М8

Каталожный номер:Q340B08

Комплект:3

Примечание:

№ на схеме:44

Наименование:Шпильka M8x65

Каталожный номер:Q1200865

Комплект:3

Примечание:

№ на схеме:45

Наименование:Шайба 8

Каталожный номер:Q40108

Комплект:3

Примечание:

№ на схеме:46

Наименование:Шайба 8

Каталожный номер:Q40308

Комплект:3

Примечание:

№ на схеме:47

Наименование:Гайка М8

Каталожный номер:Q340B08

Комплект:3

Примечание:

№ на схеме:48

Наименование:Шайба 8

Каталожный номер:Q40108

Комплект:1

Примечание:

№ на схеме:49

Наименование:Шайба 8

Каталожный номер:Q40308

Комплект:1

Примечание:

№ на схеме:50

Наименование:Бoлт M8x55

Каталожный номер:Q150B0855

Комплект:1

Примечание:

№ на схеме:51

Наименование:Втулка

Каталожный номер:D30-1002212A

Комплект:1

Примечание:
