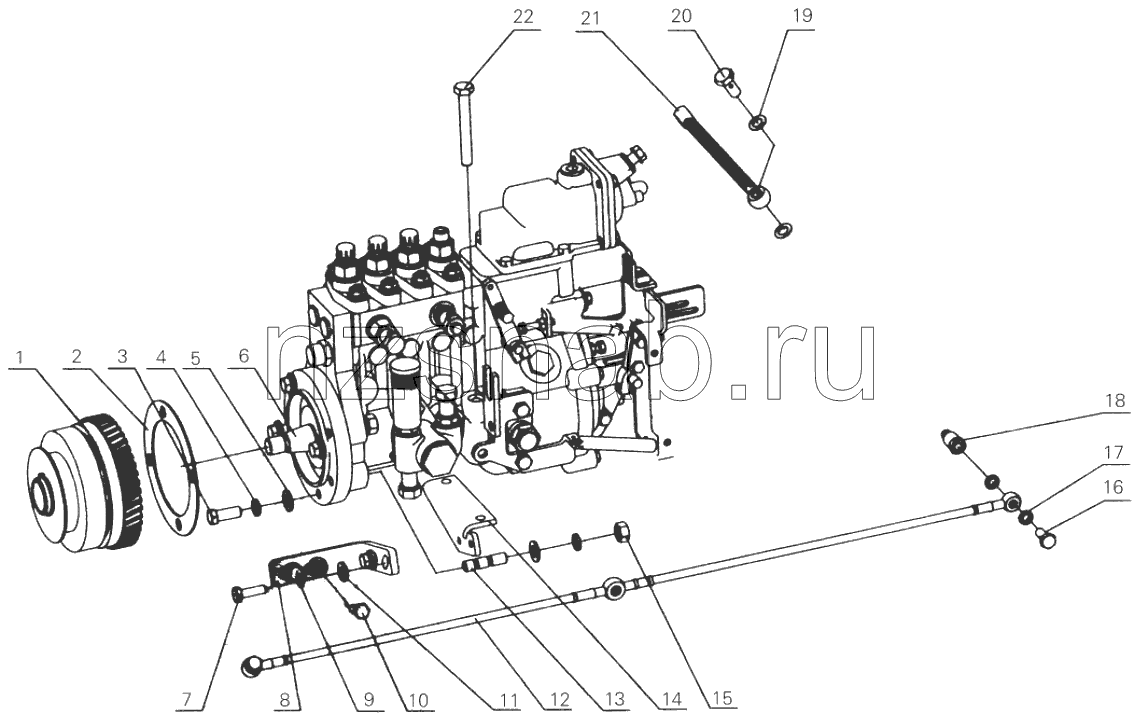

D0800-1111000 Fuel injection pump assembly

← D0200-1105000A Fuel filter assembly D0800-1112000 Fuel injector assembly →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Сборка фазокомпенсаторов

Каталожный номер:D0800-1111070A

Комплект:1

Примечание:

№ на схеме:1

Наименование:Сборка фазокомпенсаторов

Каталожный номер:D0800-1111070

Комплект:1

Примечание:

№ на схеме:2

Наименование:Прокладка соединяющей пластины

Каталожный номер:D30-1111062A

Комплект:1

Примечание:

№ на схеме:3

Наименование:Бoлт M10x25

Каталожный номер:Q150B1025TF2

Комплект:4

Примечание:

№ на схеме:4

Наименование:Шайба 10

Каталожный номер:Q40310

Комплект:8

Примечание:

№ на схеме:5

Наименование:Шайба 10

Каталожный номер:Q40110

Комплект:8

Примечание:

№ на схеме:6

Наименование:Fuel injection pump part

Каталожный номер:D0800-1111050B

Комплект:1

Примечание:

№ на схеме:6

Наименование:Fuel injection pump part

Каталожный номер:D0800-1111050A

Комплект:1

Примечание:

№ на схеме:6

Наименование:Fuel injection pump part

Каталожный номер:D0800-1111050

Комплект:1

Примечание:

№ на схеме:7

Наименование:Болт М8х20

Каталожный номер:Q150B0820

Комплект:2

Примечание:

№ на схеме:8

Наименование:Кронштейн

Каталожный номер:D0800-1111242

Комплект:1

Примечание:

№ на схеме:9

Наименование:Шайба 8

Каталожный номер:Q40308

Комплект:4

Примечание:

№ на схеме:10

Наименование:Бoлт M8x25

Каталожный номер:Q150B0825

Комплект:2

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:330-3701035

Комплект:4

Примечание:

№ на схеме:12

Наименование:Oil pipe part for fuel injection pump

Каталожный номер:D30-1111040

Комплект:1

Примечание:

№ на схеме:13

Наименование:Шпильka M10x30

Каталожный номер:Q1201030TF2

Комплект:4

Примечание:

№ на схеме:14

Наименование:Кронштейн

Каталожный номер:D0800-1111241

Комплект:1

Примечание:

№ на схеме:15

Наименование:Nut M10

Каталожный номер:Q3400B10

Комплект:4

Примечание:

№ на схеме:16

Наименование:Бoлт M8x1

Каталожный номер:Q/YC901-1C0810

Комплект:2

Примечание:

№ на схеме:17

Наименование:Прокладка соединяющей пластины

Каталожный номер:D30-1111062A

Комплект:4

Примечание:

№ на схеме:18

Наименование:Шайба 10

Каталожный номер:Q40110

Комплект:1

Примечание:

№ на схеме:19

Наименование:Шайба 10

Каталожный номер:Q40310

Комплект:4

Примечание:

№ на схеме:20

Наименование:Шapниpный бoлт M10x1

Каталожный номер:Q/YC901-1C1010

Комплект:1

Примечание:

№ на схеме:21

Наименование:Трубка компенсатора турбонагнетателя

Каталожный номер:1D30-1111090

Комплект:1

Примечание:

№ на схеме:22

Наименование:Бoлт M10x75

Каталожный номер:Q150B1075

Комплект:2

Примечание:
