D0200-1308000 Fan assembly

← D30-1307000 Water pump assembly D0200-3509000 Air compressor assembly →

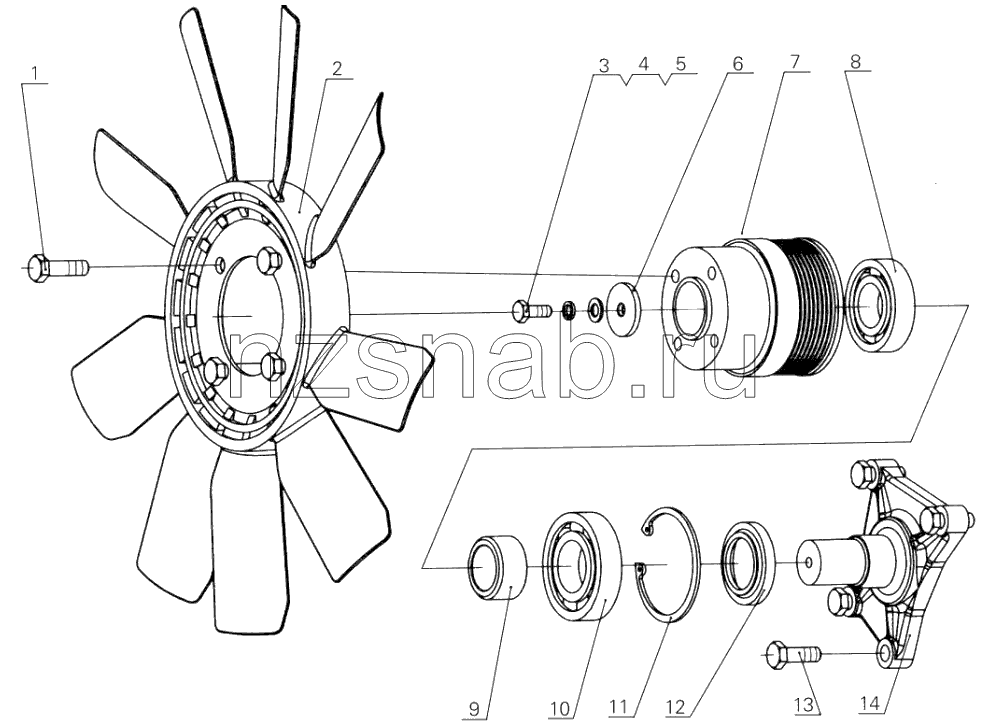

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Болт М10х30

Каталожный номер:Q1841030TF2

Комплект:4

Примечание:

№ на схеме:2

Наименование:Вентилятор Д.450 в сборе

Каталожный номер:6105Q-1308010B

Комплект:1

Примечание:

№ на схеме:3

Наименование:Шайба 8

Каталожный номер:Q40108

Комплект:1

Примечание:

№ на схеме:4

Наименование:Шайба 8

Каталожный номер:Q40308

Комплект:1

Примечание:

№ на схеме:5

Наименование:Болт М8х20

Каталожный номер:Q150B0820

Комплект:1

Примечание:

№ на схеме:6

Наименование:Плата блока

Каталожный номер:D30-1308021

Комплект:1

Примечание:

№ на схеме:7

Наименование:Шкив ременной передачи

Каталожный номер:D0200-1308022

Комплект:1

Примечание:

№ на схеме:8

Наименование:Antifriction bearing 6206-2RD

Каталожный номер:GB/T276-6206-2RD

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pacпopнaя втyлka (I)

Каталожный номер:D30-1308023

Комплект:1

Примечание:

№ на схеме:10

Наименование:Antifriction bearing 6207-2RD

Каталожный номер:GB/T276-6207-2RD

Комплект:1

Примечание:

№ на схеме:11

Наименование:Круг блока

Каталожный номер:Q43072

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pacпopнaя втyлka (II)

Каталожный номер:D30-1308024

Комплект:1

Примечание:

№ на схеме:13

Наименование:Бoлт M10x20

Каталожный номер:Q1841020TF2

Комплект:4

Примечание:

№ на схеме:14

Наименование:Ось вентилятора

Каталожный номер:D30-1308025

Комплект:1

Примечание:
