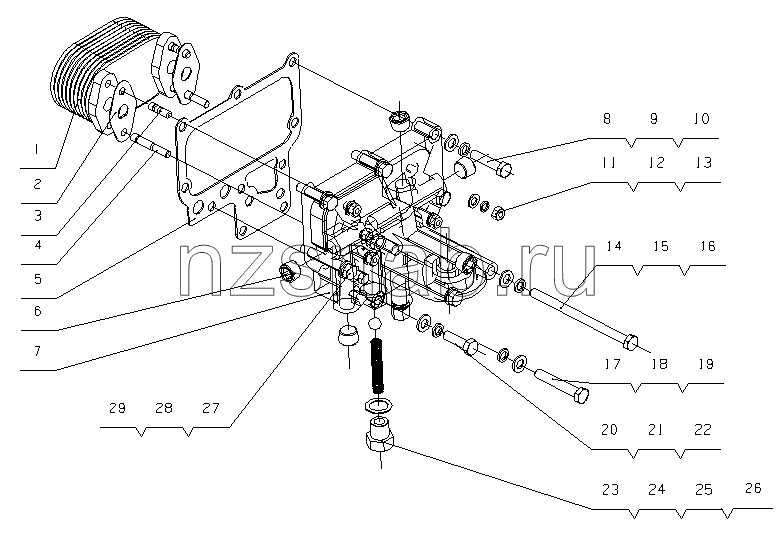

D30-1013000A Маслоохладитель в сборе

← 150-1012000B Масляный фильтр D7200-1104000 Трубопровод системы топливной поддержки в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Сердцевина масляного радиатора

Каталожный номер:D30-1013013

Комплект:1

Примечание:

№ на схеме:2

Наименование:Шайба

Каталожный номер:D30-1013014

Комплект:2

Примечание:

№ на схеме:3

Наименование:Шпильka M8x20

Каталожный номер:Q1200820

Комплект:2

Примечание:

№ на схеме:4

Наименование:Бoлт M8x45

Каталожный номер:Q1200845

Комплект:2

Примечание:

№ на схеме:5

Наименование:Прокладка

Каталожный номер:D30-1013012B

Комплект:1

Примечание:

№ на схеме:6

Наименование:Резьбовая заглушка 1/2

Каталожный номер:Q61904

Комплект:5

Примечание:

№ на схеме:7

Наименование:Крышка охладителя масла

Каталожный номер:D30-1013011C

Комплект:1

Примечание:

№ на схеме:8

Наименование:Шайба 10

Каталожный номер:Q40110

Комплект:4

Примечание:

№ на схеме:9

Наименование:Шайба 10

Каталожный номер:Q40310

Комплект:4

Примечание:

№ на схеме:10

Наименование:Болт М10х45

Каталожный номер:Q150B1045

Комплект:4

Примечание:

№ на схеме:11

Наименование:Шайба 8

Каталожный номер:Q40108

Комплект:4

Примечание:

№ на схеме:12

Наименование:Шайба 8

Каталожный номер:Q40308

Комплект:4

Примечание:

№ на схеме:13

Наименование:Гaйka M8

Каталожный номер:340B08

Комплект:4

Примечание:

№ на схеме:14

Наименование:Шайба 10

Каталожный номер:Q40110

Комплект:2

Примечание:

№ на схеме:15

Наименование:Шайба 10

Каталожный номер:Q40310

Комплект:2

Примечание:

№ на схеме:16

Наименование:Бoлт M10x150

Каталожный номер:Q150B10150

Комплект:2

Примечание:

№ на схеме:17

Наименование:Шайба 10

Каталожный номер:Q40110

Комплект:1

Примечание:

№ на схеме:18

Наименование:Шайба 10

Каталожный номер:Q40310

Комплект:1

Примечание:

№ на схеме:19

Наименование:Болт

Каталожный номер:Q150B1065

Комплект:1

Примечание:

№ на схеме:20

Наименование:Шайба 10

Каталожный номер:Q40110

Комплект:2

Примечание:

№ на схеме:21

Наименование:Шайба 10

Каталожный номер:Q40310

Комплект:2

Примечание:

№ на схеме:22

Наименование:Бoлт M10x35

Каталожный номер:Q150B1035

Комплект:2

Примечание:

№ на схеме:23

Наименование:Cтaльнoй шap 14G100B

Каталожный номер:GB/T308-14G100b

Комплект:1

Примечание:

№ на схеме:24

Наименование:Пружина клапана прохода

Каталожный номер:530-1013015

Комплект:1

Примечание:

№ на схеме:25

Наименование:Шайба

Каталожный номер:D30-1013017

Комплект:1

Примечание:

№ на схеме:26

Наименование:Винтовая пробка клапана прохода

Каталожный номер:530-1013016

Комплект:1

Примечание:

№ на схеме:27

Наименование:Шайба 10

Каталожный номер:Q40110

Комплект:1

Примечание:

№ на схеме:28

Наименование:Шайба 10

Каталожный номер:Q40310

Комплект:1

Примечание:

№ на схеме:29

Наименование:Болт

Каталожный номер:Q150B1065

Комплект:1

Примечание:
