Поддон масляный

← Детали выпускного коллектора Фильтр масляный (часть 1) →

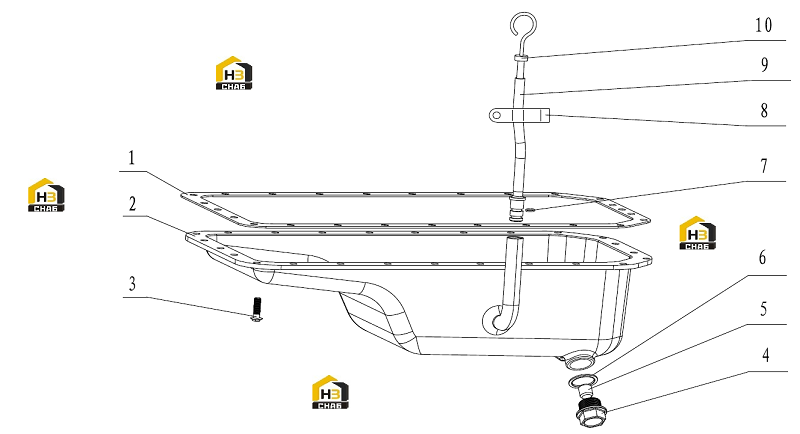

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Oil sump gasket

Каталожный номер:1AQ000-1009011

Комплект:1

Примечание:

№ на схеме:2

Наименование:Oil sump welded part

Каталожный номер:1MQ000-1009020B

Комплект:1

Примечание:

№ на схеме:3

Наименование:Small hexahedral flange bolt M8 x16

Каталожный номер:Q1840816

Комплект:25

Примечание:

№ на схеме:4

Наименование:Oil drain plug

Каталожный номер:CA000-1009031

Комплект:1

Примечание:

№ на схеме:5

Наименование:Oil drain plug magnet

Каталожный номер:CA000-1009032

Комплект:1

Примечание:

№ на схеме:6

Наименование:Combined seal washer 27

Каталожный номер:JB/T982-27

Комплект:1

Примечание:

№ на схеме:7

Наименование:Oil dipstick seal ring

Каталожный номер:GB3452.1-11.2x2.65

Комплект:2

Примечание:

№ на схеме:8

Наименование:Oil dipstick clamp

Каталожный номер:1AQ300-1009014

Комплект:1

Примечание:

№ на схеме:9

Наименование:Oil level indicator thimble

Каталожный номер:1AQ000-1009013C

Комплект:1

Примечание:

№ на схеме:10

Наименование:Oil level indicator component

Каталожный номер:1AQ000-1009040D

Комплект:1

Примечание:
