Корпус маховика в сборе

← Вентилятор в сборе Генератор →

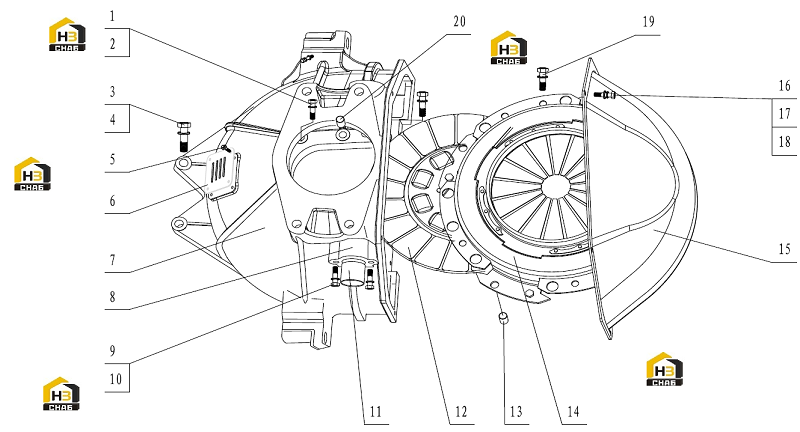

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M12X40

Каталожный номер:Q150B1240

Комплект:6

Примечание:

№ на схеме:2

Наименование:Washer 12

Каталожный номер:Q40312

Комплект:6

Примечание:

№ на схеме:3

Наименование:Flywheel case bolt

Каталожный номер:1AQ015-1600015

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer 14

Каталожный номер:Q40314

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bolt M6X10

Каталожный номер:Q1840610

Комплект:4

Примечание:

№ на схеме:6

Наименование:Cover

Каталожный номер:1DQ000-1600402

Комплект:1

Примечание:

№ на схеме:7

Наименование:Flywheel case

Каталожный номер:1AQ015-1600015

Комплект:1

Примечание:

№ на схеме:8

Наименование:Clutch fork flange

Каталожный номер:1DQ000-1600021

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt M10X35

Каталожный номер:Q150B1035

Комплект:2

Примечание:

№ на схеме:10

Наименование:Washer 10

Каталожный номер:Q40310

Комплект:10

Примечание:

№ на схеме:11

Наименование:Clutch fork bush

Каталожный номер:1DQ000-1600022

Комплект:1

Примечание:

№ на схеме:12

Наименование:Clutch plate parts

Каталожный номер:CB434-1600740

Комплект:1

Примечание:

№ на схеме:13

Наименование:Key B10X22

Каталожный номер:Q5221022

Комплект:4

Примечание:

№ на схеме:14

Наименование:Clutch cover and pressed plate parts

Каталожный номер:CB434-1600750

Комплект:1

Примечание:

№ на схеме:15

Наименование:Clutch cover

Каталожный номер:1DQ000-1600112

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt M8X16

Каталожный номер:Q150B0816

Комплект:4

Примечание:

№ на схеме:17

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:4

Примечание:

№ на схеме:18

Наименование:Washer 8

Каталожный номер:Q40108

Комплект:4

Примечание:

№ на схеме:19

Наименование:Bolt M10X22

Каталожный номер:Q/YC1821022TF2

Комплект:8

Примечание:

№ на схеме:20

Наименование:Key B10X20

Каталожный номер:Q5221020

Комплект:2

Примечание:
